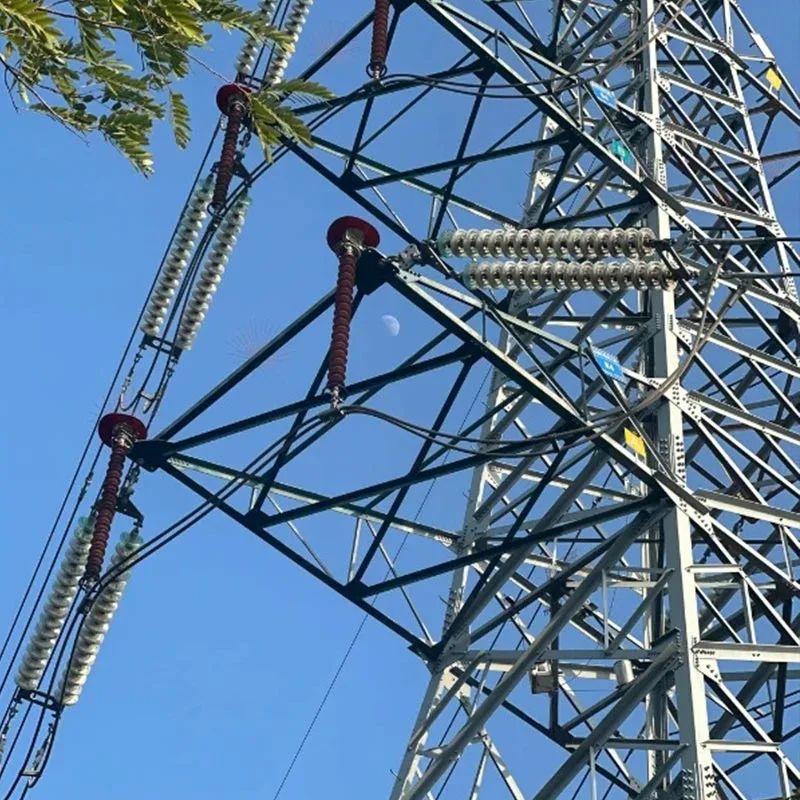

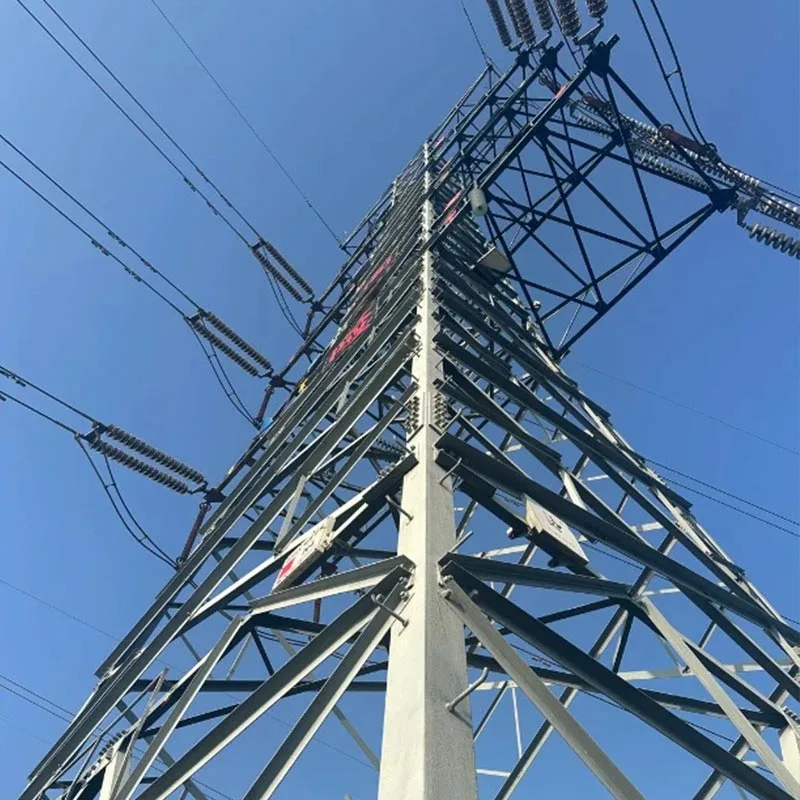

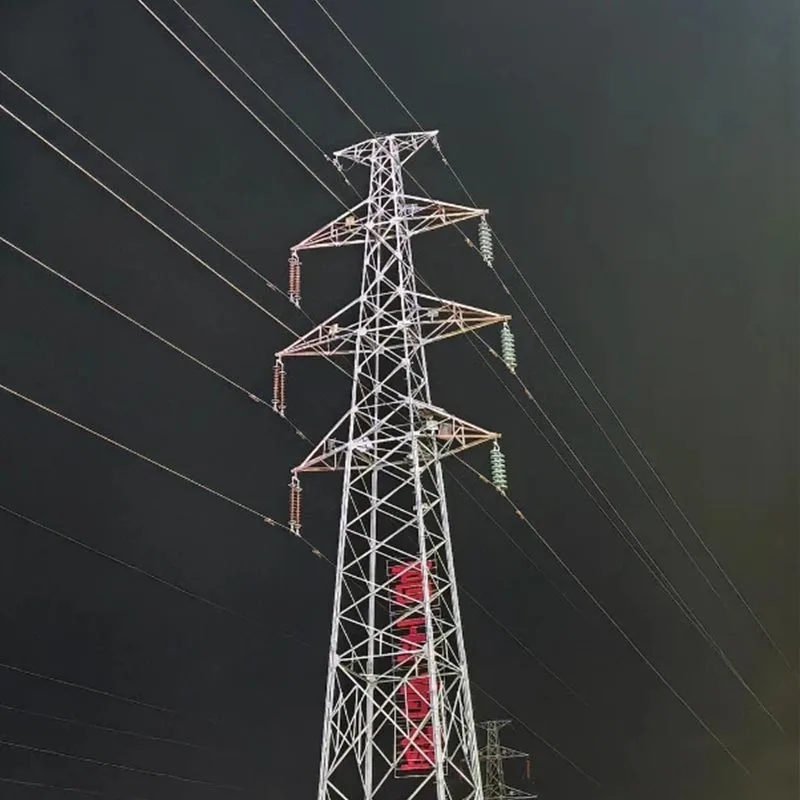

उच्च व्होल्टेज गॅल्वनाइज्ड स्टील पाईप टॉवर

किंगदाओ अनबांग न्यू एनर्जीचे हाय व्होल्टेज गॅल्वनाइज्ड स्टील पाईप टॉवर्स हे स्टील स्ट्रक्चर्सला खास आधार देणारे आहेत 110kV-1000kV हाय-व्होल्टेज आणि अल्ट्रा-हाय-व्होल्टेज ट्रान्समिशन प्रकल्पांसाठी विकसित केले आहे.

सह उत्पादने तयार केली जातात उच्च-गुणवत्तेचे Q345B/Q355B उच्च-शक्तीचे स्टील, अचूकपणे वेल्डेड आणि पूर्णपणे स्वयंचलित हॉट-डिप गॅल्वनाइजिंगसह उपचार केले जाते दीर्घकाळ टिकणाऱ्या गंज प्रतिकारासाठी प्रक्रिया.

ते उच्च संरचनात्मक कडकपणा, जोरदार वारा यासारखे फायदे वैशिष्ट्यीकृत करतात आणि भूकंप प्रतिकार, जागा-बचत आणि दीर्घ सेवा आयुष्य.

बेंचमार्क उत्पादन म्हणून थेट स्थानिक द्वारे पुरवले जाते चीनी कारखाना, हे उच्च-व्होल्टेज गॅल्वनाइज्ड स्टील पाईप टॉवर्स पूर्णपणे लांब-अंतर, मोठ्या-क्षमतेची शक्ती पूर्ण करतात जटिल भूप्रदेश आणि कठोर हवामानात प्रसारण आवश्यकता.

Anbang हाय-व्होल्टेज गॅल्वनाइज्ड स्टील पाईप टॉवर्स का निवडायचे?

फॅक्टरी सामर्थ्य, नियंत्रणीय गुणवत्ता: Qingdao Anbang कडे प्रमाणित उत्पादन बेस आहे उच्च-व्होल्टेज गॅल्वनाइज्ड स्टील पाईप टॉवर्सचे पूर्ण-प्रक्रिया स्वतंत्र उत्पादन—स्टील प्लेट कटिंगपासून, रोलिंग, आणि वेल्डिंग ते हॉट-डिप गॅल्वनाइझिंग, असेंब्ली आणि तपासणी- ISO9001 गुणवत्ता प्रणालीची खात्री करण्यासाठी कार्यान्वित करणे प्रत्येक टॉवर अचूकता मानके आणि स्थिर कामगिरी पूर्ण करतो.

उच्च-शक्ती सामग्री, सुरक्षित आणि विश्वासार्ह: मुख्य साहित्य Q345B मधून निवडले आहे आणि उच्च दर्जाचे उच्च शक्तीचे स्टील. हाय-व्होल्टेज गॅल्वनाइज्ड स्टील पाईप टॉवर्स उत्कृष्ट वाकणे, टॉर्शन, आणि आइसिंग रेझिस्टन्स, 8 डिग्री पर्यंत भूकंपाच्या तीव्रतेसाठी डिझाइन केलेले आणि 35-40 मी/से वाऱ्याचा प्रतिकार अत्यंत परिस्थिती, दीर्घकालीन ऑपरेशन दरम्यान शून्य लपलेले धोके सुनिश्चित करणे.

हॉट-डिप प्रक्रिया, दीर्घकाळ गंज प्रतिकार: राष्ट्रीय मानक हॉट-डिप गॅल्वनाइजिंग वापरणे प्रक्रिया, जस्त थर जाडी ≥ 85 μm सह, उच्च-व्होल्टेज गॅल्वनाइज्ड स्टील पाईप टॉवर्समध्ये बाह्य 30 वर्षांहून अधिक गंज-प्रतिरोधक जीवन.

सामान्य कोटिंग्जच्या तुलनेत, संपूर्ण जीवनचक्र देखभाल खर्च आहे 60% पेक्षा जास्त कमी.

उच्च सानुकूल, मजबूत अनुकूलता: संरचना व्होल्टेज पातळीनुसार सानुकूलित केल्या जाऊ शकतात (110kV-1000kV), टॉवरची उंची (30-120m), आणि भूप्रदेशातील वातावरण, यासह टॉवरची संपूर्ण श्रेणी प्रदान करते सरळ टॉवर्स, अँगल टॉवर्स, टर्मिनल टॉवर्स आणि टेंशन टॉवर्स.

पूर्ण-साखळी सेवा, चिंतामुक्त वितरण: डिझाइन, उत्पादन, वाहतूक एकत्रित करणे, उच्च-व्होल्टेज गॅल्वनाइज्ड स्टील पाईप टॉवरसाठी स्थापना, आणि विक्रीनंतरची सेवा, व्यावसायिक संघ खालीलप्रमाणे आहे संपूर्ण प्रक्रियेद्वारे, प्रकल्प चक्र 30% कमी करणे आणि ग्राहकांच्या वन-स्टॉप खरेदी गरजा पूर्ण करणे.

निवड मार्गदर्शक

निवडीची सामान्य तत्त्वे

उच्च व्होल्टेज गॅल्वनाइज्ड स्टील पाईप टॉवर्स निवडताना, चार मुख्य घटकांना प्राधान्य दिले पाहिजे: व्होल्टेज पातळी, रेषा कोन, भूप्रदेश आणि हवामानविषयक परिस्थिती, जमिनीची परिस्थिती आणि बांधकाम वातावरणासह एकत्रितपणे टॉवर प्रकार सर्वसमावेशकपणे निर्धारित करा.

Qingdao Anbang कारखाना एक-एक यांत्रिक सत्यापन प्रदान करू शकतो आणि उच्च-व्होल्टेज गॅल्वनाइज्ड स्टील पाईप टॉवर्सची सुरक्षा, अर्थव्यवस्था आणि उपयुक्तता सुनिश्चित करण्यासाठी सानुकूलित निवड.

व्होल्टेज पातळीनुसार निवड

110kV ट्रान्समिशन लाईन्स
शिफारस केलेले: लाइटवेट स्ट्रेट हाय-व्होल्टेज गॅल्वनाइज्ड स्टील पाईप टॉवर्स, स्मॉल-एंगल स्टील पाईप टॉवर्स
सामान्य उंची: 21m–42m
लागू: शहरी वितरण नेटवर्क, औद्योगिक उद्याने, अक्षय ऊर्जा संकलन लाइन

220kV ट्रान्समिशन लाईन्स
शिफारस केलेले: मानक सरळ / तणाव-प्रतिरोधक उच्च-व्होल्टेज गॅल्वनाइज्ड स्टील पाईप टॉवर्स, अरुंद-बेस स्टील पाईप टॉवर्स
सामान्य उंची: 30m–63m
लागू: प्रादेशिक पाठीचा कणा नेटवर्क, शहरी रिंग नेटवर्क, नदी-पार आणि रस्ता-पार प्रकल्प

500kV आणि वरील अल्ट्रा/अतिरिक्त उच्च व्होल्टेज
शिफारस केलेले: मोठे-लोड तणाव-प्रतिरोधक उच्च-व्होल्टेज गॅल्वनाइज्ड स्टील पाईप टॉवर्स, डबल-सर्किट / मल्टी-सर्किट स्टील पाईप टॉवर
सामान्य उंची: 54m–100m
लागू: क्रॉस-प्रॉव्हिन्स आणि क्रॉस-रिजन ट्रान्समिशन, मोठ्या-स्पॅन लाइन्स, प्रमुख अक्षय ऊर्जा निर्यात कॉरिडॉर

लाइन फंक्शननुसार निवड

सरळ बुरुज: कोणताही कोन किंवा कोन नसलेल्या सरळ रेषांसाठी वापरला जातो <5°, हलके, कमी किमतीचे, बांधायला जलद

कोन टॉवर्स: 5°–90° कोन असलेल्या रेषांसाठी वापरले जाते, मजबूत संरचनात्मक कडकपणासह, बाजूकडील ताण सहन करू शकते

तणाव टॉवर्स: लाइन विभाग, वायर ब्रेक संरक्षण, उच्च-तणाव क्षेत्र, पूर्ण कंडक्टर तणाव सहन करू शकतात यासाठी वापरले जाते लाइन सुरक्षा रिडंडंसी सुनिश्चित करणे

टर्मिनल टॉवर्स: लाईन स्टेशन एंट्री, सबस्टेशन्सचे स्टार्ट/एंड पॉइंट्स, एकतर्फी उच्च ताण, यासह वापरले जाते प्रबलित संरचना डिझाइन

मोठे-स्पॅन टॉवर: नद्या, महामार्ग, रेल्वे, खोऱ्या ओलांडण्यासाठी वापरला जातो, अति-उच्च-शक्तीच्या स्टीलपासून बनविलेले जाड गॅल्वनायझेशन, उत्कृष्ट वारा कंपन प्रतिरोध

भूप्रदेश आणि पर्यावरणानुसार निवड

उंच उतार असलेला पर्वत/डोंगराळ प्रदेश, अवघड वाहतूक → विभागीय उच्च-व्होल्टेज गॅल्वनाइज्ड स्टील पाईप वापरा टॉवर्स, लाइटवेट सिंगल पीस, उचलण्यास सोपे, लहान पायाचा ठसा

उच्च गंज आणि आर्द्रता असलेले किनारपट्टी / मीठ-स्प्रे क्षेत्र → जाड-जस्त-थर उच्च-व्होल्टेज गॅल्वनाइज्ड स्टील वापरा पाईप टॉवर्स, झिंक लेयर ≥100μm, मोठ्या प्रमाणात अँटीकॉरोशन आयुष्य वाढवते

बर्फाची जाडी असलेले हेवी आइसिंग / बर्फाच्छादित क्षेत्र > 10 मिमी → प्रबलित हाय-व्होल्टेज गॅल्वनाइज्ड स्टील पाईप वापरा टॉवर्स, मुख्य मटेरियल क्रॉस-सेक्शन वाढवणे, बर्फाविरूद्ध ओव्हरलोड क्षमता सुधारणे

डिझाईन वाऱ्याचा वेग 35m/s → उच्च-वारा-प्रतिरोधक उच्च-व्होल्टेज गॅल्वनाइज्ड स्टील वापरा पाईप टॉवर्स, वारा भार कमी करण्यासाठी टेपर आणि संरचना ऑप्टिमाइझ करा

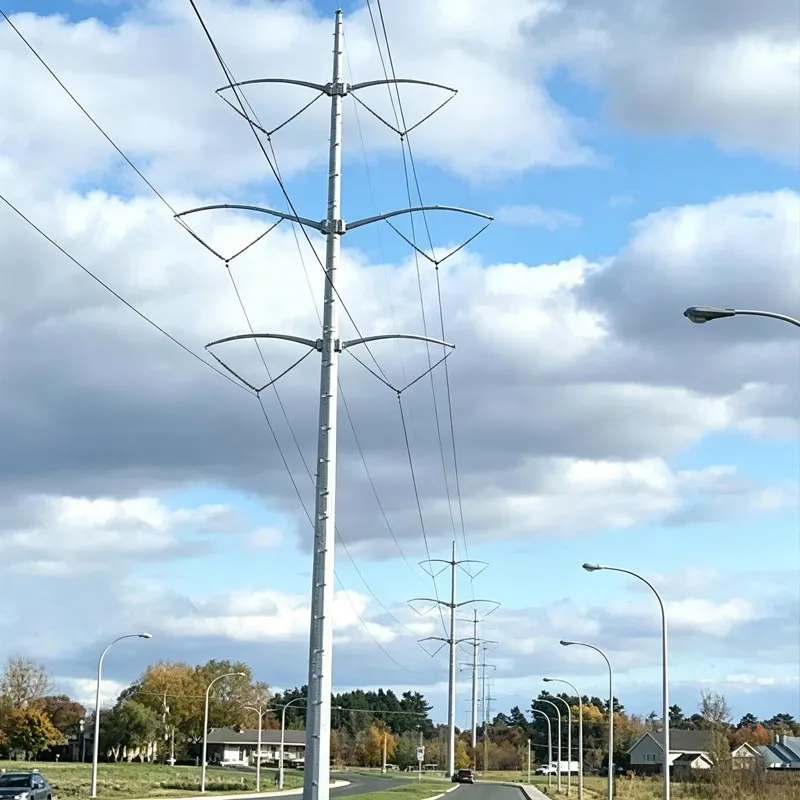

मर्यादित जागा आणि उच्च सौंदर्यविषयक आवश्यकता असलेले शहरी / उद्यान क्षेत्र → अरुंद-बेस हाय-व्होल्टेज गॅल्वनाइज्ड वापरा स्टील पाईप टॉवर्स, लहान पाऊलखुणा, साधे आणि सौंदर्यदृष्ट्या सुखकारक डिझाइन

सर्किट्सच्या संख्येनुसार निवड

सिंगल सर्किट: पारंपारिक उच्च-व्होल्टेज गॅल्वनाइज्ड स्टील पाईप टॉवर, साधी रचना, इष्टतम अर्थव्यवस्था

दुहेरी सर्किट: डबल-सर्किट हाय-व्होल्टेज गॅल्वनाइज्ड स्टील पाईप टॉवर्स, कॉरिडॉर जागा वाचवतात, शहरी लोकांसाठी योग्य क्षेत्र आणि जमीन दुर्मिळ प्रदेश

एकाच टॉवरवर मल्टी-सर्किट / एकाधिक सर्किट: अति-उच्च व्होल्टेज दाट कॉरिडॉरसाठी, मल्टी-सर्किट वापरा हेवी-ड्यूटी हाय-व्होल्टेज गॅल्वनाइज्ड स्टील पाईप टॉवर्स.

वारंवार विचारले जाणारे प्रश्न

अँगल स्टील टॉवरच्या तुलनेत हाय व्होल्टेज गॅल्वनाइज्ड स्टील पाईप टॉवर्सचे फायदे काय आहेत?

उच्च-दाब गॅल्वनाइज्ड स्टील ट्यूब टॉवर्समध्ये मोठे विभागीय वाकणे कडकपणा आणि लहान वारा प्रतिकार असतो गुणांक, त्यांना वारा आणि भूकंपाच्या विरूद्ध मजबूत बनवते; त्यांना आवश्यक असलेल्या जमिनीपैकी फक्त 1/3 ते 1/2 जागा व्यापली आहे कोन स्टील टॉवर्स, जमीन खर्च बचत; त्यांचे स्वरूप व्यवस्थित आहे, दीर्घकाळ गंज प्रतिरोधक आहे आणि कमी आहे देखभाल आवश्यकता.

हॉट-डिप गॅल्वनाइजिंगची गुणवत्ता कशी सुनिश्चित केली जाते? सेवा जीवन काय आहे?

एनबँग उच्च-दाब गॅल्वनाइज्ड स्टील ट्यूब टॉवर्स राष्ट्रीय मानक GB/T 13912 हॉट-डिप गॅल्वनाइजिंग प्रक्रिया वापरतात, जस्त थर जाडी ≥85 μm सह, आणि प्रत्येक युनिटची तृतीय पक्षाद्वारे चाचणी केली जाते.

सामान्य बाह्य परिस्थितीत, द गंज प्रतिकार आयुर्मान ≥30 वर्षे आहे, आणि एकूण डिझाइन आयुर्मान ≥50 वर्षे आहे.

उच्च-दाब गॅल्वनाइज्ड स्टील ट्यूब टॉवर्सचे उत्पादन चक्र आणि स्थापना अडचण काय आहे?

पारंपारिक उच्च-दाब गॅल्वनाइज्ड स्टील ट्यूब टॉवरमध्ये 15-30 दिवसांचे एकच बॅच उत्पादन चक्र असते; ते सेगमेंटेड फ्लँज कनेक्शन आणि ऑन-साइट बोल्ट असेंब्ली वापरते, कोणत्याही मोठ्या किंवा जटिल उपकरणांची आवश्यकता नसते. सामान्य बांधकाम कार्यसंघ मार्गदर्शनाखाली स्थापना पूर्ण करू शकतात, स्थापना कार्यक्षमतेपेक्षा 50% जास्त कोन स्टील टॉवर्स.

उच्च-दाब गॅल्वनाइज्ड स्टील ट्यूब टॉवर्स विशेष भूभागांसाठी सानुकूलित केले जाऊ शकतात?

होय. उच्च उंची, भारी बर्फ, किनारपट्टीवरील मीठ फवारणी आणि भूकंप प्रवण क्षेत्र यासारख्या परिस्थितींवर आधारित, उच्च-दाब गॅल्वनाइज्ड स्टील ट्यूब टॉवरची सामग्री, भिंतीची जाडी, पाया प्रकार आणि संरचनात्मक ताकद समायोजित केले जाऊ शकते, आणि एक समर्पित डिझाइन समाधान प्रदान केले जाऊ शकते.

उच्च-दाब गॅल्वनाइज्ड स्टील ट्यूब टॉवर्सच्या खरेदीमध्ये कोणत्या सेवा समाविष्ट आहेत?

यामध्ये डिझाइन, उत्पादन, वाहतूक, ऑन-साइट इन्स्टॉलेशन मार्गदर्शन, 5 वर्षांची वॉरंटी आणि आजीवन समाविष्ट आहे विक्रीनंतरची सेवा. तपासणी अहवाल, प्रमाणपत्रांसह संपूर्ण तांत्रिक कागदपत्रे प्रदान केली जातात अनुरूपता आणि यांत्रिक गणना पुस्तके.
