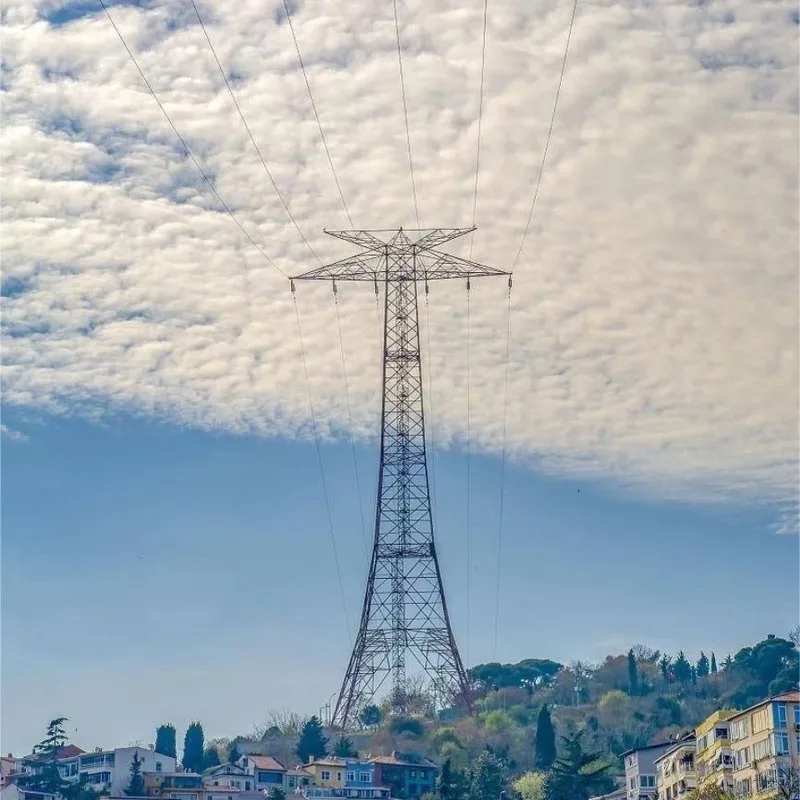

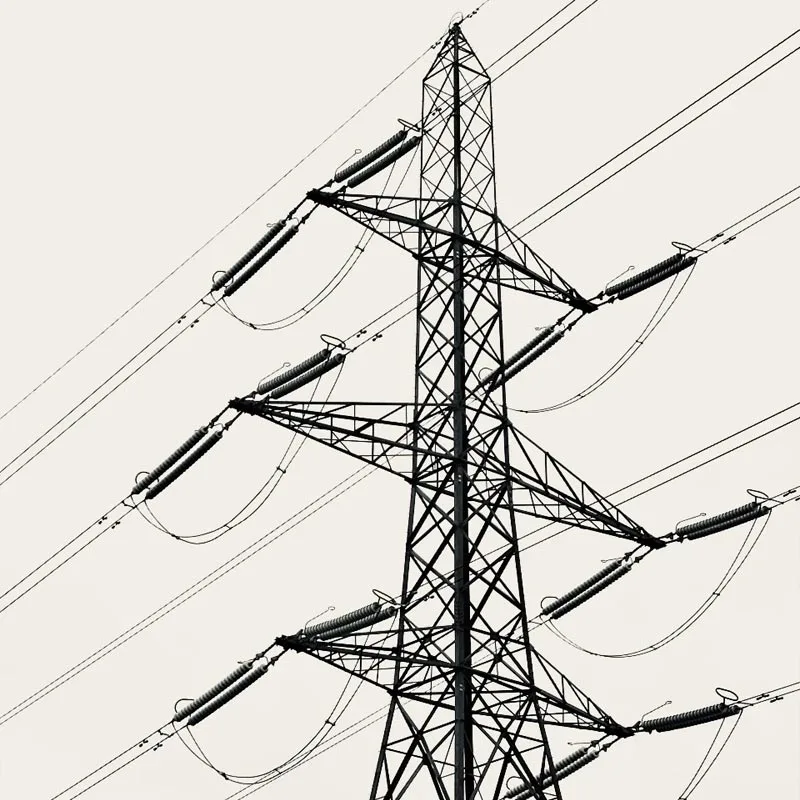

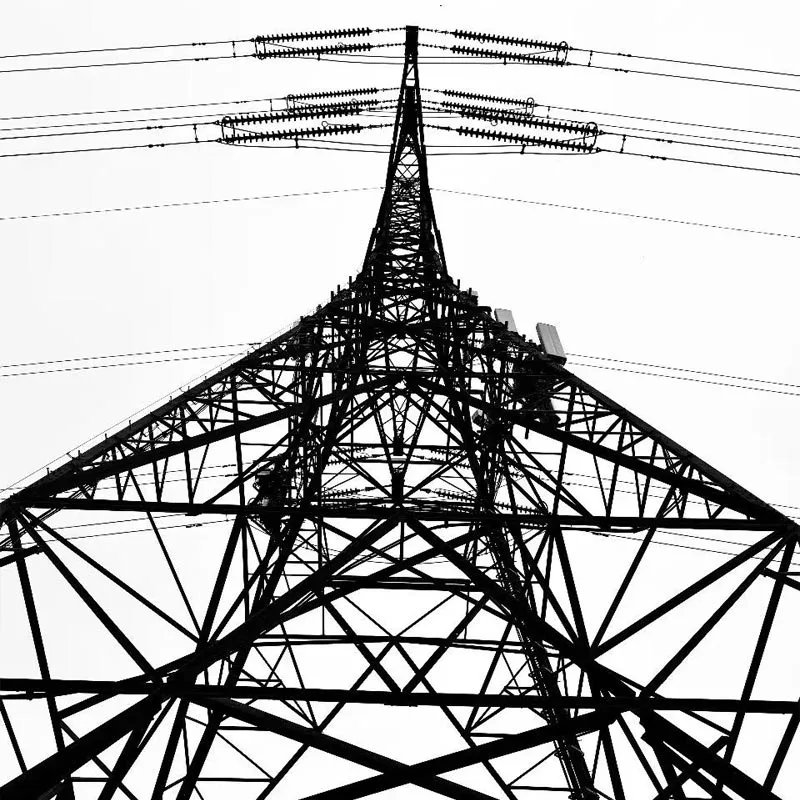

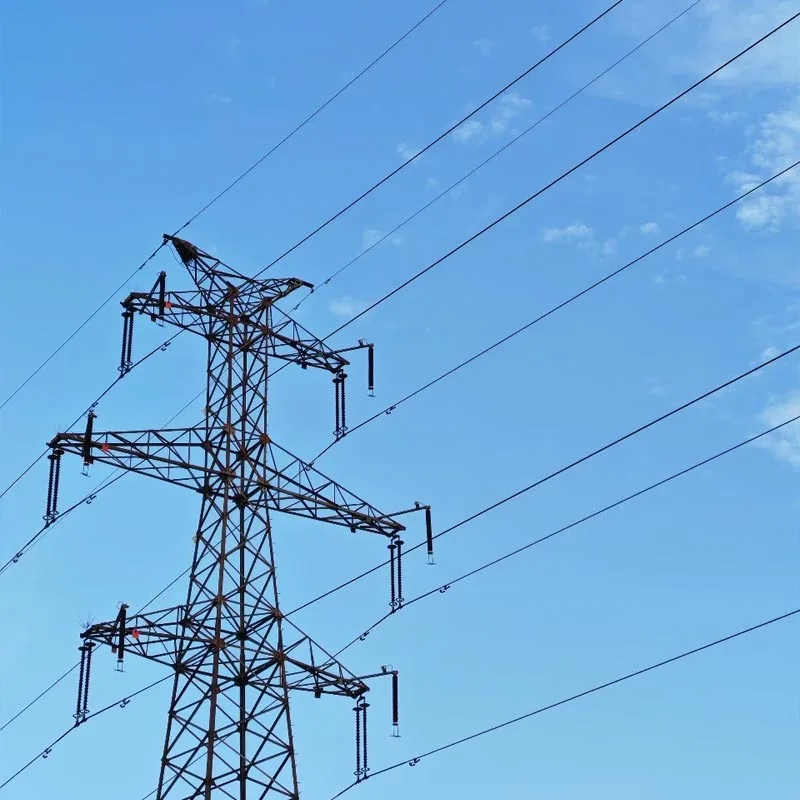

उच्च व्होल्टेज स्टील पाईप टॉवर

किंगदाओ अनबांग न्यू एनर्जी हाय-व्होल्टेज स्टील ट्युब्युलर टॉवर एक कोर ट्रान्समिशन सपोर्ट इक्विपमेंट आहे "डिझाइन-उत्पादन-स्थापना-सेवा". विशेषत: 10kV-1000kV हाय-व्होल्टेजसाठी इंजिनिअर केलेले, अल्ट्रा-हाय-व्होल्टेज (UHV), आणि एक्स्ट्रा-हाय-व्होल्टेज पॉवर ट्रान्समिशन लाईन्स, यात जाळीच्या प्रकारासह अनेक संरचनात्मक प्रकारांचा समावेश होतो, सिंगल-कॉलम टॅपर्ड प्रकार आणि अरुंद-बेस एकत्रित प्रकार.

"२०२२ चे टॉप १० स्टील पाईप पोल एंटरप्राइझ" म्हणून, द कंपनी 20 कोर पेटंट, 50,000 टन वार्षिक उत्पादन क्षमता आणि राष्ट्रीय/उद्योगातील प्रमाणपत्रांवर अवलंबून आहे GB/T 2694 आणि GB 50205 सारखी मानके.

उत्पादन Q355B/Q420/Q460 ग्रेड उच्च-शक्तीचे स्टील स्वीकारते, वैशिष्ट्यीकृत हॉट-डिप गॅल्वनाइझिंग अँटी-कॉरोझन, पेटंट वेल्डिंग तंत्रज्ञान आणि प्रबलित स्ट्रक्चरल डिझाइन.

ते ऑपरेट करू शकते स्थिरपणे टायफून-प्रवण क्षेत्र, भारी बर्फाचे प्रदेश आणि शहरी प्रतिबंधित कॉरिडॉर यासारख्या जटिल परिस्थितींमध्ये सुरक्षित आणि वीज, दळणवळण, औद्योगिक आणि इतर क्षेत्रांसाठी विश्वसनीय पॉवर ट्रान्समिशन सोल्यूशन्स, आणि आहेत जगभरातील शेकडो ग्राहकांना यशस्वीरित्या सेवा दिली. दोघांना ग्राहकांकडून खूप प्रशंसा मिळाली.

मुख्य फायदे

स्थिर संरचनेसाठी पेटंट सशक्तीकरण

यासह मुख्य पेटंटची विशेष मालकी "शक्तीसाठी प्रबलित संरचना टॉवर स्टील घटक" आणि "कोन स्टील टॉवर बेससाठी विशेष वेल्डिंग फिक्स्चर". त्रिकोणी स्थिर समर्थनाद्वारे डिझाइन आणि होल-फ्री मजबुतीकरण तंत्रज्ञान, शरीराच्या ताकदीला हानी न करता बेअरिंग क्षमता वाढविली जाते.

द वेल्डिंग फिक्स्चर स्टील प्लेट्सच्या विविध वैशिष्ट्यांच्या स्थितीसाठी अनुकूल आहे; वेल्ड्स विना-विध्वंसक असतात चाचणी, उच्च संयुक्त कडकपणा आणि किमान विलक्षणता सुनिश्चित करणे. त्याची वारा कंपन आणि अँटी-आयसिंग क्षमता आहे पारंपारिक उत्पादनांपेक्षा लक्षणीय श्रेष्ठ.

दीर्घ सेवा आयुष्यासाठी उच्च सामर्थ्य आणि गंज प्रतिकार

मुख्य साहित्य कमी मिश्रधातू आहेत उच्च-शक्तीचे स्टील. द हॉट-डिप गॅल्वनाइज्ड कोटिंगची जाडी 85μm पेक्षा कमी नाही आणि बंद स्टील पाईप रचना प्रभावीपणे प्रतिबंधित करते पाणी आणि धूळ जमा करणे, 30 वर्षांहून अधिक काळ गंजरोधक सेवा जीवन प्राप्त करणे.

काटेकोरपणे नियंत्रित रॉड वाकणे पदवी (≤2‰ लांबीची) आणि अंडाकृती (≤2D/1000) कठोर वातावरणास अनुकूलता सुनिश्चित करते जसे की उच्च मीठ फवारणी वायव्य चीनमधील किनारी भाग आणि उच्च वारा आणि वाळू, दैनंदिन देखभाल कामाचा भार केवळ 1/3 आहे पारंपारिक लोखंडी टॉवर.

इष्टतम मजल्यावरील जागेसह परिस्थिती अनुकूलता

अनेक स्ट्रक्चरल पर्याय उपलब्ध आहेत (नॅरो-बेस एकत्रित प्रकार, सिंगल-कॉलम टॅपर्ड प्रकार). सिंगल-ट्यूब टॉवरला फक्त गोलाकार पाया आवश्यक असतो, ज्यामुळे मजल्यावरील जागा अधिक कमी होते कोन स्टील टॉवर्सच्या तुलनेत 60% पेक्षा जास्त, शहरी पॉवर ग्रिड परिवर्तन, औद्योगिक पार्कसाठी पूर्णपणे योग्य आणि इतर कॉरिडॉर-प्रतिबंधित परिस्थिती.

सुव्यवस्थित स्टील पाईप क्रॉस-सेक्शनमध्ये कमी वारा प्रतिरोध गुणांक असतो, टायफून-प्रवण भागात आणि दीर्घ-कालावधी विभागांमध्ये (नदी/कॅनियन क्रॉसिंग) वाऱ्याचा भार 30% कमी करणे. UHV परिस्थितींसाठी, द टॉवरची उंची 130 मीटरपर्यंत पोहोचू शकते आणि टॉवरचे वजन 260 टन, डबल-सर्किट पॉवरची आवश्यकता पूर्ण करते प्रसार

कार्यक्षम वितरणासाठी पूर्ण-साखळी सेवा

"सानुकूलित डिझाइन-फॅक्टरी" च्या टर्नकी सेवा प्रदान करते प्रीफेब्रिकेशन-ऑन-साइट असेंबली" 50,000㎡ उत्पादन बेस जलद मोठ्या प्रमाणात उत्पादनाची हमी देतो.

परिष्कृत अंगीकारणे उच्च-शक्तीच्या नायलॉन दोरीच्या उभारणीसारख्या बांधकाम योजना, स्थापना चक्र 20% कमी आहे उद्योग सरासरी फाउंडेशन डिझाइन आणि घटक अनुकूलन यासह पूर्ण-प्रक्रिया तांत्रिक समर्थन प्रदान केले आहे.

अनुप्रयोग परिस्थिती

पॉवर ट्रान्समिशन फील्ड: 110kV-1000kV UHV/अतिरिक्त-हाय-व्होल्टेज पॉवर ट्रान्समिशन लाइन आणि सबस्टेशन संरचना, आतील मंगोलिया, गुआंग्शी आणि इतर प्रदेशांमधील क्रॉस-प्रादेशिक ऊर्जा प्रसारण प्रकल्पांसाठी विशेषतः योग्य.

शहरी आणि औद्योगिक परिस्थिती: शहरी पॉवर ग्रीड अपग्रेडिंग, औद्योगिक पार्क वीज वितरण, आणि 10kV पॉवर चार्जिंग आणि स्वॅपिंग स्टेशनसाठी ट्रान्समिशन प्रकल्प. अरुंद-बेस डिझाइनमुळे भूसंपादनाचा खर्च कमी होतो आणि दाट इमारत जटिल वातावरणाशी जुळवून घेते.

जटिल हवामान आणि भूप्रदेश: टायफून-प्रवण किनारपट्टीचे क्षेत्र, नैऋत्येकडील भारी बर्फाचे प्रदेश चीन, उच्च वारा वायव्य गोबी मधील वेग क्षेत्रे, तसेच नदी/कॅन्यॉन क्रॉसिंगसारखे दीर्घ-स्पॅन ट्रान्समिशन विभाग.

बहु-उद्योग अनुकूलन: कम्युनिकेशन बेस स्टेशन सपोर्ट, रेडिओ आणि टेलिव्हिजन टॉवर्स आणि विशेष शक्ती सैन्यासाठी ट्रान्समिशन सुविधा. विविध वैशिष्ट्यांच्या सानुकूल करण्यायोग्य टॉवर संरचना उपलब्ध आहेत विशिष्ट गरजा पूर्ण करा.

तपशील पॅरामीटर्स

वारंवार विचारले जाणारे प्रश्न (FAQ)

1. हाय-व्होल्टेज स्टील ट्युब्युलर टॉवर्सची किंमत पारंपारिक अँगल स्टील टॉवर्सपेक्षा जास्त आहे का?

प्रारंभिक उत्पादन खर्च किंचित जास्त आहे, परंतु सर्वसमावेशक खर्च अधिक फायदेशीर आहे! पोलाद ट्यूबलर टॉवर हलका आहे (त्याच भाराखाली 30% वजन कमी करणे), पाया बांधकाम खर्च कमी करणे 20%-40%.

30 वर्षांपर्यंतच्या अँटी-कॉरोझन सर्व्हिस लाइफसह, नंतरच्या देखभाल खर्चाच्या फक्त 1/3 आहे पारंपारिक कोन स्टील टॉवर्स. शिवाय, त्याच्या कॉम्पॅक्ट फ्लोअर स्पेसमुळे भूसंपादनाचा खर्च लक्षणीयरीत्या कमी होतो शहरी भागात, परिणामी दीर्घकालीन वापरामध्ये जास्त खर्च-प्रभावीता येते.

2. UHV लाँग-स्पॅन प्रकल्पांमध्ये टॉवरची स्थिरता आणि सुरक्षितता कशी सुनिश्चित करावी?

UHV लाँग-स्पॅन टॉवर Q460 उच्च-शक्तीच्या स्टीलपासून बनवलेल्या मुख्य सामग्रीसह, जाळी-प्रकार प्रबलित संरचनांचा अवलंब करतात. 3D मर्यादित घटक विश्लेषणाद्वारे बल वितरण ऑप्टिमाइझ केले जाते आणि जोड एकमेकांना छेदून दुहेरी-निश्चित केले जातात. लाइन वेल्डिंग आणि फ्लँज कनेक्शन, विक्षिप्तपणा ≤3mm सह. प्रसूतीपूर्वी, 1:10 स्केल मॉडेल वारा बोगदा चाचण्या आणि लोड मर्यादा चाचण्या घेतल्या जातात.

ऑन-साइट स्थापनेनंतर, प्रचंड कंपनसंख्या असलेल्या (ध्वनिलहरी) दोष शोधणे आणि एकूण अनुलंबता 1000kV UHV पॉवर ट्रांसमिशन लोड आवश्यकतांचे पालन सुनिश्चित करण्यासाठी तपासणी केली जाते. उत्पादन आहे एकाधिक क्रॉस-रिव्हर UHV प्रकल्पांमध्ये स्थिरपणे कार्यरत आहे.

3. दैनंदिन देखभाल कशी करावी आणि देखभाल चक्र काय आहे?

देखभाल सोपी आणि सोयीस्कर आहे! वर्षातून एकदा नियमित तपासणी करण्याची शिफारस केली जाते: तपासा बोल्टची घट्टपणा, फॉल अरेस्ट रेलची संवेदनशीलता (सुसज्ज असल्यास), आणि टॉवरभोवतीचे अडथळे दूर करणे.

पर्यावरणीय परिस्थितीनुसार दर 5-8 वर्षांनी अँटी-कॉरोझन कोटिंग टच-अप केले पाहिजे. द बंद स्टील पाईप रचना अंतर्गत गंज प्रतिबंधित करते, वारंवार दुरुस्तीची आवश्यकता दूर करते आणि देखभाल कार्यभार लक्षणीयरीत्या कमी करणे.

4. सानुकूलित डिझाइन समर्थित आहे आणि वितरण चक्र काय आहे?

पूर्ण-परिदृश्य सानुकूलन उपलब्ध आहे! टॉवरची रचना व्होल्टेज पातळी, भारानुसार तयार केली जाऊ शकते आवश्यकता, भूप्रदेश आणि हवामान, मजल्यावरील जागा निर्बंध आणि इतर मापदंड.

मानक साठी वितरण चक्र उत्पादने 15-30 दिवस आहेत; मोठ्या UHV टॉवर्स किंवा सानुकूलित उत्पादनांसाठी, सायकल प्रकल्पाच्या आधारे वाटाघाटी केली जाऊ शकते स्केल कंपनीची वार्षिक उत्पादन क्षमता 50,000 टन जलद मोठ्या प्रमाणावर उत्पादन आणि वितरण सुनिश्चित करते.
