चीनमधील टिकाऊ स्पर्शिका टॉवर कारखाना

ओव्हरहेड ट्रान्समिशन लाईन्सचा मुख्य बॅकबोन-टाइप टॉवर म्हणून, संपूर्ण नेटवर्कवरील ट्रान्समिशन टॉवरच्या एकूण संख्येपैकी 80% पेक्षा जास्त सरळ-लाइन टॉवरचा वाटा आहे. पॉवर ग्रिड इन्फ्रास्ट्रक्चर, नवीन एनर्जी प्लांट ट्रान्समिशन आणि शहरी-ग्रामीण पॉवर ग्रिड अपग्रेड प्रकल्पांमध्ये हा सर्वात जास्त वापरला जाणारा बेसिक टॉवर प्रकार आहे.

किंगदाओ अनबांग नवीन ऊर्जा, शेडोंग स्टील स्ट्रक्चर मॅन्युफॅक्चरिंग बेस आणि राष्ट्रीय हाय-टेक एंटरप्राइझच्या तंत्रज्ञान संचयावर अवलंबून, संपूर्ण ट्रान्समिशन स्टील स्ट्रक्चर उद्योग साखळीच्या संशोधन आणि उत्पादनामध्ये सखोलपणे गुंतलेले आहे.

आमच्या कारखान्याने 35kV, 110kV, 220kV, आणि 330kV च्या मुख्य प्रवाहातील ट्रान्समिशन परिस्थितींचा समावेश करून, गण-आकार, गॉब्लेट-आकार, घुबड-आकार, घुबड-आकार आणि रॅम-शॉप्ड डिझाइनसह संपूर्ण व्होल्टेज-स्तरीय मालिका विकसित केली आहे.

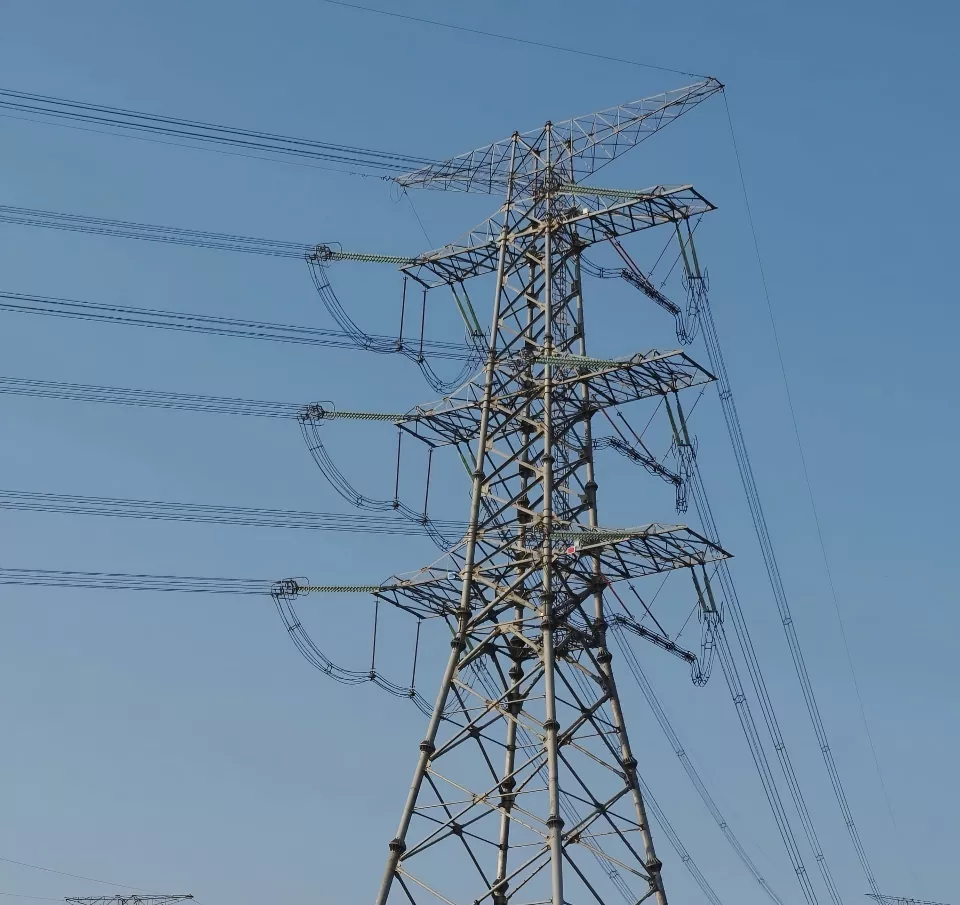

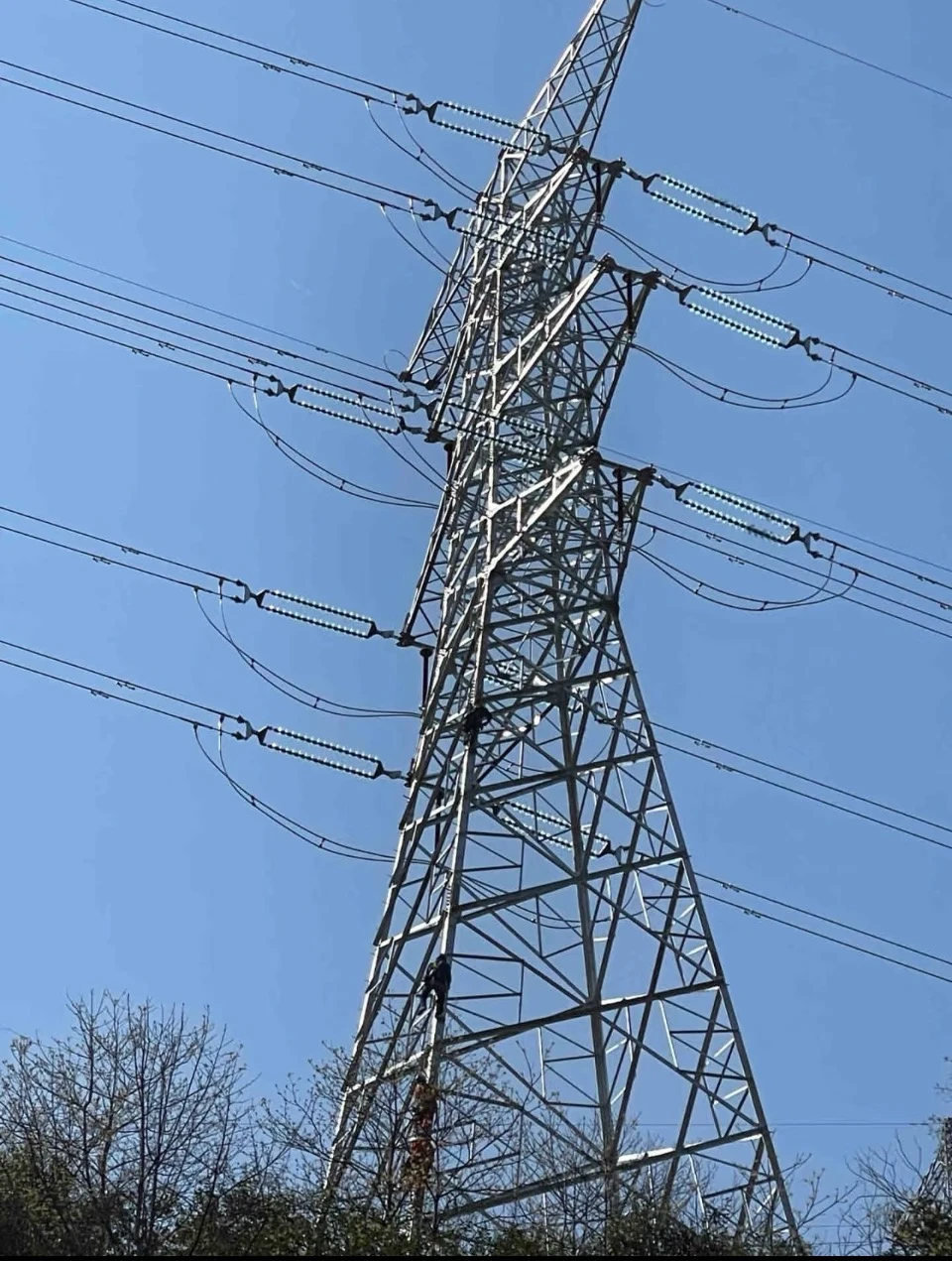

टॅन्जेंट टॉवर म्हणजे काय?

अनुदैर्ध्य ताण आणि रेषांचा कोन ताण न घेता, केवळ कंडक्टर आणि जमिनीवरील तारांचे वजन, बर्फाचे भार आणि आडव्या वाऱ्याचे भार सहन करणाऱ्या, सरळ प्रक्षेपण विभागांसाठी अनबँग टॅन्जेंट टॉवर्स अनन्य लोड-बेअरिंग स्ट्रक्चर्स म्हणून स्थित आहेत.

लाइटवेट ट्रस मेकॅनिकल डिझाइन, सर्व-परिस्थिती हवामान-प्रतिरोधक अँटी-गंज, अचूक संरचनात्मक ऑप्टिमायझेशन आणि सोयीस्कर बांधकाम आणि देखभाल यावर लक्ष केंद्रित करून, ते मैदाने, टेकड्या, पर्वत, किनार्यावरील उच्च-आर्द्रता आणि मीठ-स्प्रे पार्क आणि नवीन ऊर्जा पार्क यांसारख्या विविध पायाभूत सुविधांच्या परिस्थितीशी जुळवून घेतात.

ते दीर्घ-अंतराच्या ट्रान्समिशन कॉरिडॉरसाठी स्थिर, दीर्घकाळ टिकणारी आणि किफायतशीर स्टील स्ट्रक्चर सपोर्ट सिस्टम प्रदान करतात, एकाच वेळी फोटोव्होल्टेइक आणि पवन ऊर्जा वितरण, शहरी-ग्रामीण ग्रिड ट्रान्सफॉर्मेशन आणि आंतर-प्रांतीय पॉवर नेटवर्किंगसाठी प्रकल्प आवश्यकता पूर्ण करतात, नवीन लोड-बेअरिंग ऊर्जा नेटवर्कचे मूलभूत लोड-बेअरिंग नेटवर्क म्हणून काम करतात.

आमची पूर्ण मालिका टॉवर तपशील प्रणाली

1. कमी व्होल्टेज परंपरागत मालिका (35kV/110kV)

मुख्यतः वरील Z-आकाराचे आणि सरलीकृत ड्राय-टाइप टॉवर्स, कमी आणि हलके टॉवर बॉडीसह, लहान पायाचे ठसे, शहरी आणि ग्रामीण वितरण नेटवर्कसाठी योग्य, टाउनशिप ट्रान्समिशन शाखा आणि लहान जवळचे ग्रिड-कनेक्ट केलेले नवीन ऊर्जा प्रकल्प.

2. उच्च व्होल्टेज ट्रंक मालिका (220kV/330kV)

स्टँडर्ड ड्राय-टाइप आणि कप-आकाराचे सरळ टॉवर्स, ऑप्टिमाइज्ड क्रॉस-आर्म स्पेसिंग आणि इन्सुलेशन समन्वय अंतर, पुरेसा कडकपणा रिडंडंसी, पॉवर ग्रिडच्या मुख्य ट्रान्समिशन लाइनसाठी योग्य, क्रॉस-रिजनल ट्रान्समिशन ट्रंक लाइन आणि मोठ्या पवन आणि सौर ऊर्जा केंद्रांच्या आउटगोइंग लाइन्स.

3. संक्षिप्त विशेष मालिका

अरुंद-आधारित कॉम्पॅक्ट सरळ टॉवर्स, टॉवर रूट स्पॅन आणि कॉरिडॉर फूटप्रिंट कमी करणारे, मर्यादित जमीन संसाधने, जवळपासची निवासी क्षेत्रे आणि प्रतिबंधित पर्यावरणीय कॉरिडॉर असलेल्या भागात प्रकल्पांसाठी योग्य; लहान-कोन आणि किरकोळ वळणाच्या परिस्थितीशी सुसंगत, रेषेच्या लेआउटमध्ये लवचिकता वाढवते.

4. सामान्य स्ट्रक्चरल पॅरामीटर्स

मुख्य सामग्री म्हणजे Q345B आणि Q420 उच्च-शक्तीचे लो-ॲलॉय स्टील, पूर्ण टॉवर बोल्ट-असेम्बल ट्रस स्ट्रक्चर, ट्रॅपेझॉइडल टॅपर्ड टॉवर बॉडी डिझाइन, टॉवरची उंची 18m ते 75m, पारंपारिक स्पॅन लांबी 80m ते 400m साठी योग्य आहे उत्पादन आणि उत्पादनासाठी तपशील आणि DL/T स्टील संरचना उद्योग मानके.

मुख्य उत्पादन फायदे

(1) स्ट्रक्चरल ऑप्टिमायझेशन

मर्यादित घटक संरचना सिम्युलेशन आणि विश्लेषण तंत्रज्ञानावर विसंबून, क्रॉस-सेक्शन, कलते सामग्री व्यवस्था आणि टॉवर बॉडीचा संयुक्त ताण पारंपारिक निरर्थक सामग्री डिझाइनचा त्याग करून संपूर्ण क्षेत्रामध्ये अनुकूल केले जाते.

वारा प्रतिरोध, भूकंप प्रतिकार आणि बर्फ आच्छादनाच्या राष्ट्रीय भार आवश्यकता पूर्ण करण्याच्या अटींनुसार, टॉवर बॉडीचे स्व-वजन 12% ~ 18% ने ऑप्टिमाइझ केले आहे, ट्रस फोर्स ट्रान्समिशन मार्ग स्पष्ट आहे आणि विक्षेपण नियंत्रण अचूकता उद्योग सरासरीपेक्षा चांगली आहे.

फाउंडेशन रूट ओपनिंग लहान आहे, मातीकाम उत्खनन रक्कम आणि काँक्रीटचा वापर एकाच वेळी कमी होतो, ज्यामुळे प्रकल्प भूसंपादन आणि नागरी बांधकाम खर्च मोठ्या प्रमाणात कमी होतो आणि संरचनात्मक सुरक्षितता रिडंडंसी, सामग्री वापर दर आणि प्रकल्प खर्च यांच्यातील इष्टतम समतोल साधला जातो.

(2) गंज-प्रतिरोधक

Anbang राष्ट्रीय मानक हॉट-डिप गॅल्वनाइजिंग संपूर्ण प्रक्रिया स्वीकारते.

पोलाद संपूर्ण भागात बुडविले जाते, आणि जस्त थराची जाडी एकसमान आणि स्थिर असते ≥ 85μm, पॅसिव्हेशन आणि सीलिंग ट्रीटमेंटसह, किनार्यावरील मीठ फवारणी, औद्योगिक ऍसिड आणि अल्कली, ओलसर संक्षेपण, पाऊस, बर्फ आणि फ्रीझ-थॉ आणि इतर पर्यावरणीय गंज यांचा प्रतिकार करण्यासाठी.

उत्पादनाची रचना बेस लाइफ 50 वर्षे आहे, आणि बाह्य सेवेदरम्यान अँटी-गंज-रोधक थर हळूहळू क्षीण होतो, नंतर पेंट दुरुस्ती आणि गंज काढणे ऑपरेशन आणि देखभालची वारंवारता कमी करते, संपूर्ण जीवन चक्रातील ऑपरेशन आणि देखभाल खर्च कमी करते आणि शेडोंग किनारा, अंतर्देशीय उच्च आर्द्रता आणि उत्तरेकडील तीव्र आर्द्रता यासारख्या जटिल प्रादेशिक वातावरणाशी जुळवून घेते.

(3) स्वयं-विकसित सुरक्षा पेटंट संरचना

Anbang New Energy च्या रीसायकल करण्यायोग्य अँटी-क्लायम्बिंग पेटंट स्ट्रक्चरसह सुसज्ज, टॉवर मागे घेता येण्याजोग्या प्रवेश पेडलसह सुसज्ज आहे, जो आपोआप पुनर्नवीनीकरण केला जातो आणि दररोज निष्क्रिय असताना लपविला जातो, नियमांचे उल्लंघन करून अप्रासंगिक कर्मचाऱ्यांना चढण्यापासून प्रतिबंधित करतो.

केवळ व्यावसायिक ऑपरेशन आणि देखभाल कर्मचारी देखरेख चॅनेल अनलॉक आणि विस्तारित करू शकतात, उच्च-उंचीवरील कामाचे सुरक्षा संरक्षण आणि सार्वजनिक सुरक्षा नियंत्रण लक्षात घेऊन, संरक्षणाशिवाय पारंपारिक टॉवर्सची सुरक्षा पोकळी भरून आणि चढण्यास सुलभ आणि पॉवर ग्रिड सुरक्षा मानकीकरणाच्या आवश्यकता पूर्ण करू शकतात.

(4) प्रीफॅब्रिकेटेड मॉड्यूलर उत्पादन

संपूर्ण टॉवर घटक कारखाना ब्लँकिंग, पंचिंग आणि प्री-असेंबली प्रमाणित करतो आणि सर्व बोल्ट छिद्र अचूकपणे जुळतात, आणि साइटवर दुय्यम कटिंग आणि वेल्डिंगची आवश्यकता नाही आणि शुद्ध बोल्ट स्प्लिसिंग आणि असेंबली आवश्यक आहे.

घटकांचे हलके विभाजन, रस्ते वाहतुकीची कोणतीही अडचण नाही आणि खडबडीत डोंगराळ रस्ते विभागांचे सोयीस्कर हस्तांतरण.

सरलीकृत स्थापना प्रक्रिया, कमी उंचीवरील कामाचा वेळ, आणि समकालिकपणे कमी केलेले बांधकाम मनुष्यबळ आणि बांधकाम कालावधी खर्च, आपत्कालीन पॉवर ग्रिड दुरुस्ती आणि बॅच इन्फ्रास्ट्रक्चर रश प्रकल्पांसाठी योग्य, सोयीस्कर विघटन आणि बदल आणि घटक बदलणे, आणि दुय्यम पुनर्वापर मूल्य आहे.

(५) वातावरणाच्या विस्तृत श्रेणीशी जुळवून घ्या

स्ट्रक्चरल डिझाईनमध्ये भूकंप प्रतिरोधकतेचे 8 स्तर, वाऱ्याच्या प्रतिकाराचे 12 स्तर आणि गंभीर बर्फाच्छादित परिस्थिती समाविष्ट आहे.

तीव्र थंड आणि कमी तापमानाच्या वातावरणात स्टीलची कणखरता कमी होत नाही आणि किनारपट्टीच्या उच्च-मीठ वातावरणाची संरचनात्मक कामगिरी स्थिर असते.

फाउंडेशनचे स्वरूप लवचिकपणे उत्खनन केलेल्या पाया, स्लॅब फाउंडेशन आणि उथळ दफन केलेल्या पायरी पायाशी जुळवून घेतले जाते, मोठ्या प्रमाणावर साइटचे परिवर्तन न करता, माती, उतार, पर्वत आणि फ्लॅट्सच्या बहुविध भूगर्भशास्त्रासाठी योग्य.

हे नवीन ऊर्जा केंद्रांचे परिधीय ट्रान्समिशन कॉरिडॉर आणि दुर्गम पर्वतीय भागात लाईन नेटवर्किंग यांसारख्या मानक नसलेल्या परिस्थितींसाठी योग्य आहे.

(6) गुणवत्ता नियंत्रणाची संपूर्ण साखळी

नॅशनल हाय-टेक एंटरप्राइझ म्हणून, Anbang ने स्टील फॅक्टरी री-इन्स्पेक्शन, ब्लँकिंग अचूकता चाचणी, वेल्ड फ्लॉ डिटेक्शन, गॅल्वनाइज्ड लेयर चाचणी आणि लोड सिम्युलेशन चाचणीसाठी पूर्ण-प्रक्रिया गुणवत्ता तपासणी प्रणाली स्थापित केली आहे.

स्टेट ग्रिड आणि चायना सदर्न पॉवर ग्रिडचे उत्पादन मानके काटेकोरपणे बेंचमार्क करा, घटकांची मजबूत अदलाबदली आणि बॅच पुरवठा आकारांमध्ये शून्य विचलन रेषांच्या बॅच उभारणीची सुसंगतता सुनिश्चित करण्यासाठी.

अनुप्रयोग परिस्थिती

स्टेट ग्रीड आणि स्थानिक पॉवर ग्रिडचा उच्च-व्होल्टेज/लो-व्होल्टेज बॅकबोन सरळ ट्रान्समिशन चॅनेल;

फोटोव्होल्टेइक पॉवर स्टेशन्स आणि विंड फार्म्स विशेष लाइन्सवर नवीन ऊर्जा शक्ती पाठवतात;

शहरी आणि ग्रामीण पॉवर ग्रीड अपग्रेड, ग्रामीण ग्रीड परिवर्तन आणि औद्योगिक उद्यानांमध्ये अंतर्गत वीज पुरवठा लाईन्स;

डोंगराळ पर्वत, किनारी किनारे, आणि पर्यावरणीय राखीव यांसारख्या प्रतिबंधित कॉरिडॉरमध्ये वीज पारेषण प्रकल्प;

संपूर्ण ट्रान्समिशन सिस्टीम तयार करण्यासाठी लांब-अंतराच्या सरळ रेषांचे बॅच नेटवर्किंग आणि टेंशन-प्रतिरोधक टॉवर्सना आधार देणे.

एंटरप्राइझ समर्थन सेवा

किंगदाओ अनबांग नवीन ऊर्जावन-स्टॉप फुल-चेन सोल्यूशन्स प्रदान करते, प्रारंभिक लाइन सर्वेक्षण, टॉवर प्रकार सानुकूलित डिझाइन, ड्रॉइंग सखोल पडताळणीपासून, कारखाना मोठ्या प्रमाणावर उत्पादन आणि उत्पादन, लॉजिस्टिक वाहन वितरण, साइटवर स्थापना तांत्रिक मार्गदर्शन आणि नंतर ऑपरेशन आणि देखभाल एकात्मिक सेवा.

आम्ही परदेशी निर्यात सानुकूलन, वैयक्तिकृत संशोधन आणि नॉन-स्टँडर्ड पॅरामीटर्सच्या विकासास समर्थन देतो, जिओझोउ इंटेलिजेंट मॅन्युफॅक्चरिंग इंडस्ट्रियल पार्कच्या उत्पादन क्षमतेच्या फायद्यांवर अवलंबून असतो, मोठ्या प्रमाणात जलद वितरण सुनिश्चित करतो आणि स्थिर उत्पादन क्षमता, हार्ड-कोर गुणवत्ता आणि पूर्ण-सायकल सेवा असलेल्या देशी आणि परदेशी ऊर्जा पायाभूत सुविधा प्रकल्पांसाठी विश्वसनीय स्टील संरचना समर्थन प्रदान करतो.
