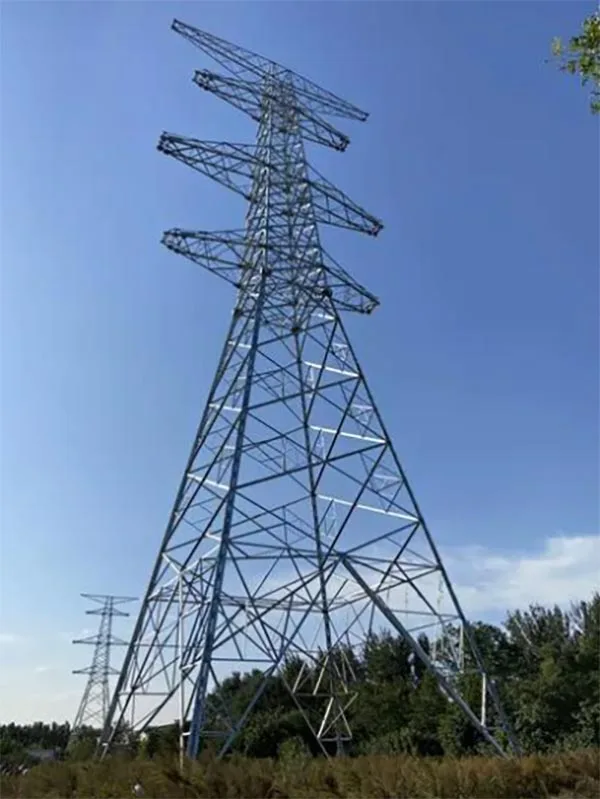

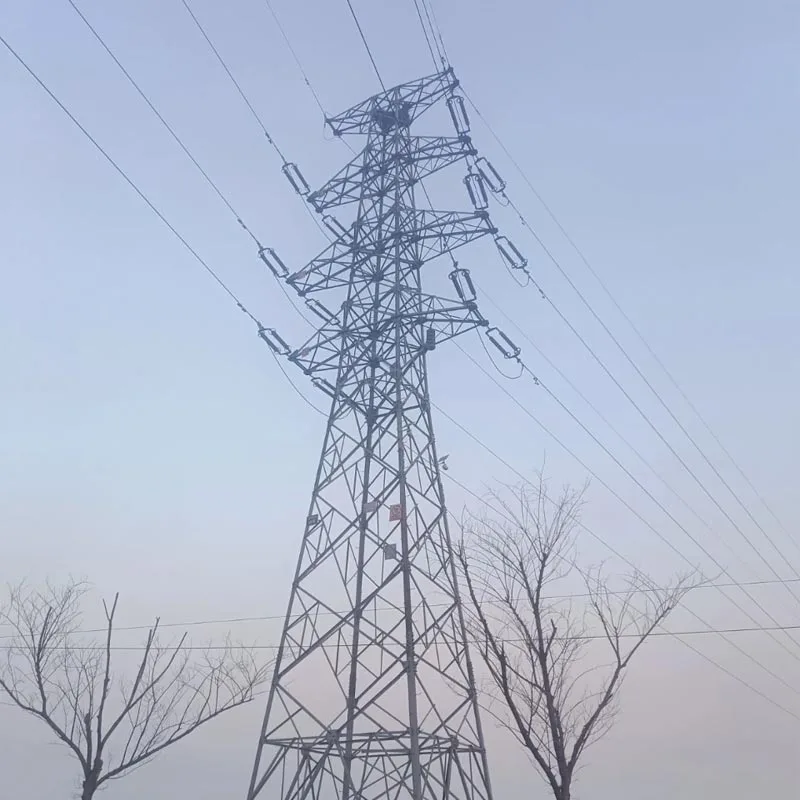

गॅल्वनाइज्ड अँगल स्टील ट्रान्सपोझिशन टॉवर

Qingdao Anbang न्यू एनर्जीचा गॅल्वनाइज्ड अँगल स्टील ट्रान्सपोझिशन टॉवर उच्च-शक्तीचे राष्ट्रीय मानक निवडतो कोर लोड-बेअरिंग घटक म्हणून गॅल्वनाइज्ड अँगल स्टील. एकूण रचना द्वारे ऑप्टिमाइझ केली गेली आहे व्यावसायिक यांत्रिक गणना आणि डिझाइन, प्रामुख्याने 110kV ते 500kV हाय-व्होल्टेज आणि अल्ट्रा-हाय-व्होल्टेज एसी ट्रान्समिशनसाठी ओळ परिस्थिती, विशेषत: तीन-फेज कंडक्टरचे व्यवस्थित फेज शिफ्टिंग साध्य करण्यासाठी वापरले जाते.

ते प्रभावीपणे संबोधित करते लांब-अंतराच्या प्रसारणादरम्यान असममित कंडक्टर व्यवस्थेमुळे उद्भवलेल्या समस्या, जसे की असंतुलित कॅपेसिटिव्ह विद्युत प्रवाह, अत्याधिक लाईन लॉस, व्होल्टेज चढउतार आणि रिले संरक्षण विसंगती, अशा प्रकारे पॉवर ग्रीड सुधारते स्त्रोतापासून प्रसारण कार्यक्षमता आणि दीर्घकालीन सुरक्षित, स्थिर आणि विश्वासार्ह ऑपरेशन सुनिश्चित करणे ट्रान्समिशन सिस्टम.

उत्पादन एकसमान आणि दाट झिंक लेयरसह संपूर्ण हॉट-डिप गॅल्वनाइझिंग अँटी-कॉरोझन प्रक्रिया वापरते जे जोरदारपणे चिकटून राहते, गंज आणि वृद्धत्वाची प्रतिकारशक्ती वाढवते आणि कठोर आणि जटिल परिस्थितीशी जुळवून घेते वातावरण जसे की किनारपट्टीवरील उच्च-मीठ धुके, औद्योगिक प्रदूषण क्षेत्र आणि थंड बर्फाळ हवामान.

Qingdao Anbang New Leveraging ऊर्जेचा आधुनिक उत्पादन आधार, प्रमाणित आणि फॅक्टरी-परिशुद्धता उत्पादन, कठोर गुणवत्तेसह साध्य केले जाते कच्चा माल कटिंग, पंचिंग आणि वेल्डिंगपासून गॅल्वनाइजिंग आणि ट्रायल असेंब्लीपर्यंत लागू केलेल्या नियंत्रण प्रक्रिया, प्रभावीपणे घटक अचूकता आणि सुसंगतता सुनिश्चित करणे.

हा गॅल्वनाइज्ड अँगल स्टील फेज-शिफ्टिंग टॉवर विविध व्होल्टेज पातळी, भूप्रदेश परिस्थितीशी पूर्णपणे जुळवून घेऊ शकतो. आणि रेखा डिझाइन आवश्यकता, आणि उत्कृष्ट संरचनात्मक सामर्थ्य आणि वारा आणि भूकंप प्रतिकार प्रदान करताना, ते तसेच ऑन-साइट असेंबली सुविधा आणि भविष्यातील देखभाल सुलभतेचा विचार करते, ते सुरक्षित, कार्यक्षम आणि किफायतशीर बनवते विविध ट्रान्समिशन लाइन फेज-शिफ्टिंग नूतनीकरण आणि नवीन बांधकाम प्रकल्पांसाठी प्राधान्यकृत उपाय.

मुख्य फायदे

गंज प्रतिकार, दीर्घ सेवा जीवन

झिंक लेयरसह हॉट-डिप गॅल्वनाइजिंग वापरते जाडी ≥85μm, एक दाट संरक्षणात्मक थर तयार करते जो भौतिक अडथळा आणि इलेक्ट्रोकेमिकल दोन्ही प्रदान करतो संरक्षण

आउटडोअर मेंटेनन्स-मुक्त आयुष्य 30 वर्षांपेक्षा जास्त आहे, किनार्यावरील आणि कठोर वातावरणासाठी योग्य औद्योगिक क्षेत्रे.

स्थिर रचना

उच्च-शक्तीच्या Q235/Q345 गॅल्वनाइज्ड अँगल स्टीलचे बनलेले आहे जाळीच्या डिझाइनसह बेस मटेरियल.

वारा प्रतिरोध ≥30 m/s, बर्फ कव्हरेज प्रतिरोध ≥8 मिमी, भूकंपाची तीव्रता 8, जटिल भूभाग आणि अत्यंत हवामानात लोड आवश्यकता पूर्ण करणे.

सोयीस्कर देखभाल

गॅल्वनाइज्ड अँगल स्टील ट्रान्सपोझिशन टॉवर्स वापरतात मॉड्यूलर फेज-सेपरेशन डिझाइन, जंपर वायरशिवाय अचूक तीन-फेज कंडक्टर स्विचिंग सक्षम करते.

द रचना सोपी आहे, लक्षणीय बांधकाम आणि देखभाल कार्यक्षमता सुधारते.

कारखाना उत्पादन आणि गुणवत्ता नियंत्रण

Qingdao Anbang New Energy ची स्वतःची फॅक्टरी पूर्णपणे आहे प्रमाणित उत्पादन. कच्च्या मालाच्या तपासणीपासून ते तयार गॅल्वनाइझिंग आणि असेंब्लीपर्यंत, प्रक्रिया काटेकोरपणे प्रत्येक गॅल्वनाइज्ड अँगल स्टील फेज-स्विचिंग टॉवरची सातत्यपूर्ण कामगिरी सुनिश्चित करून राष्ट्रीय मानकांचे पालन करते.

लवचिक सानुकूलन

टॉवर प्रकार, उंची, आणि फेज-स्विचिंग पद्धत असू शकते लाइन व्होल्टेज पातळी, स्पॅन अंतर आणि भूप्रदेश परिस्थितीनुसार सानुकूलित, विविध शक्तीसाठी योग्य ट्रान्समिशन लाइन फेज-स्विचिंग प्रकल्प.

उत्पादन कार्य तत्त्व

गॅल्वनाइज्ड अँगल स्टील फेज-शिफ्टिंग टॉवर हा एक विशेष टॉवर आहे जो पॉवर ट्रान्समिशन लाईन्समध्ये साध्य करण्यासाठी वापरला जातो. टप्पा तीन-फेज कंडक्टरचे अदलाबदल.

लांब-अंतराच्या एसी ट्रान्समिशन लाईन्समध्ये, तीन-फेज कंडक्टर होऊ शकतात असममित व्यवस्थेमुळे असंतुलित कॅपेसिटिव्ह प्रवाह, ज्यामुळे ग्रिडचे नुकसान वाढते, खोटे ऑपरेशन रिले संरक्षण आणि इतर समस्या.

टॉवर कंडक्टर सस्पेंशन पॉइंट्सची व्यवस्था करतो येथे टॉवर बॉडीवरील भिन्न उंची आणि पोझिशन्स, A, B आणि C फेज कंडक्टरला क्रमाने बदलण्याची परवानगी देतात म्हणून ते टॉवरमधून जातात.

हे नियतकालिक फेज शिफ्टिंग साध्य करते, तीन-चरण कॅपेसिटिव्ह प्रवाह संतुलित करते, लाइन लॉस कमी करते, आणि ट्रान्समिशन कार्यक्षमता आणि पॉवर ग्रिडची ऑपरेशनल स्थिरता सुधारते.

त्याचा गाभा अवलंबून आहे कंडक्टरचा ताण आणि अंतर पूर्ण होईल याची खात्री करण्यासाठी गॅल्वनाइज्ड अँगल स्टीलच्या उच्च शक्ती आणि स्थिरतेवर सुरक्षितता फेज-शिफ्टिंग प्रक्रियेदरम्यान मानके.

उत्पादन तपशील

घटक प्रक्रिया

गॅल्वनाइज्ड अँगल स्टील ट्रान्सपोझिशन टॉवरचे सर्व कोन स्टीलचे घटक अचूकपणे कापलेले, पंच केलेले आणि वाकलेले आहेत, जीबी/टी 9787 नुसार असेंबली सुनिश्चित करण्यासाठी मितीय सहिष्णुतेसह. अचूकता

गंज संरक्षण

गंज काढून टाकल्यानंतर, घटक वितळलेल्या झिंकमध्ये 450-460 डिग्री सेल्सिअस तापमानात बुडवले जातात, एकसमान कव्हरेजसह जस्त-लोह मिश्रधातूचा थर तयार करणे, प्लेटिंग किंवा झिंक फुगवटा न घालता. मृत कोपरे जसे बोल्ट होल आणि वेल्ड्स पूर्णपणे संरक्षित आहेत.

टॉवर स्ट्रक्चर

टॉवर मुख्य च्या वाजवी लेआउटसह, जाळीदार ट्रस रचना वापरते सदस्य, कर्ण आणि क्रॉसआर्म्स, स्पष्टपणे परिभाषित ताण मार्ग आणि फेज-शिफ्टिंग सस्पेंशनचे अचूक स्थान फेज शिफ्टिंग दरम्यान कंडक्टरमधील सुरक्षित अंतर सुनिश्चित करण्यासाठी पॉइंट्स.

ऍक्सेसरी कॉन्फिगरेशन

हॉट-डिप गॅल्वनाइज्ड बोल्ट, वॉशर, पायाचे नखे, शिडी आणि टॉवरशी सुसंगत गंज प्रतिकार असलेल्या इतर उपकरणे, इलेक्ट्रोकेमिकल गंज प्रतिबंधित करते.

कारखाना तपासणी

प्रत्येक गॅल्वनाइज्ड अँगल स्टील फेज-शिफ्टिंग टॉवर डायमेंशनल आहे तपासणी, यांत्रिक चाचणी, गॅल्वनाइझिंग जाडी मापन आणि चाचणी असेंबली सत्यापन, आणि फक्त नंतर कारखाना सोडू शकता या चाचण्या उत्तीर्ण करणे.
