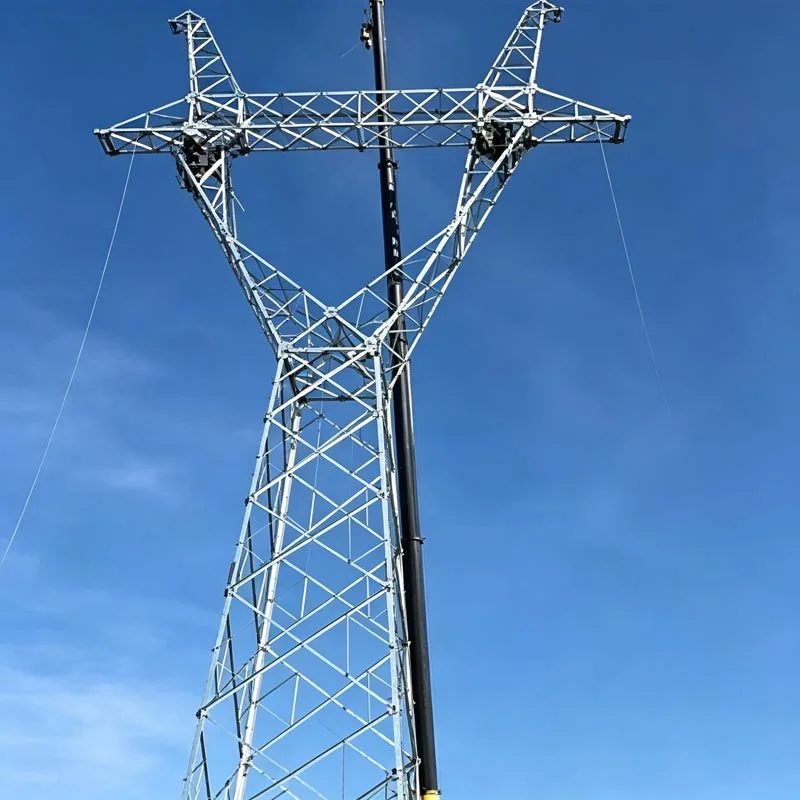

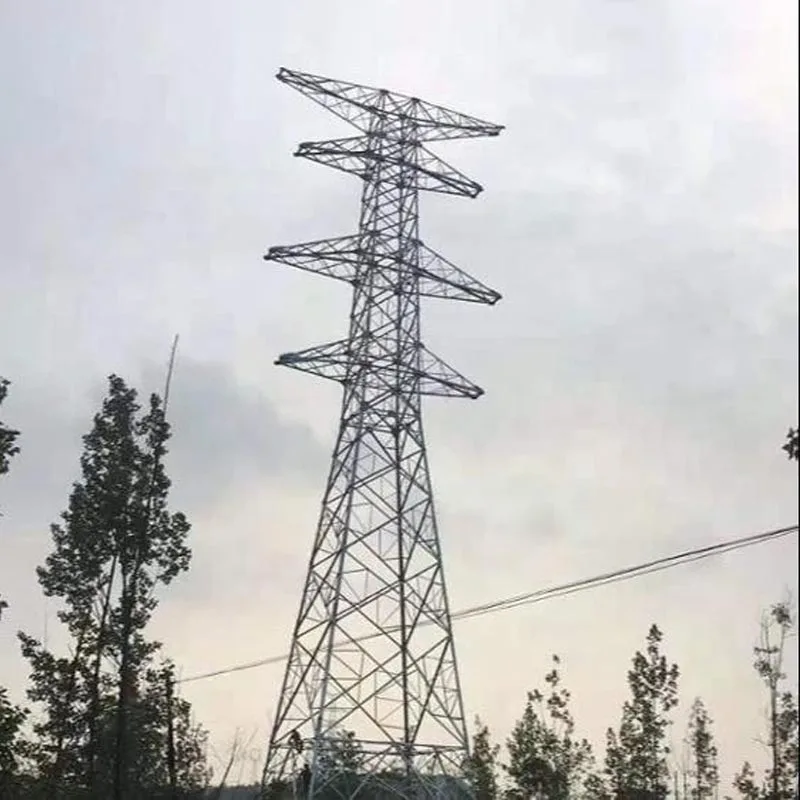

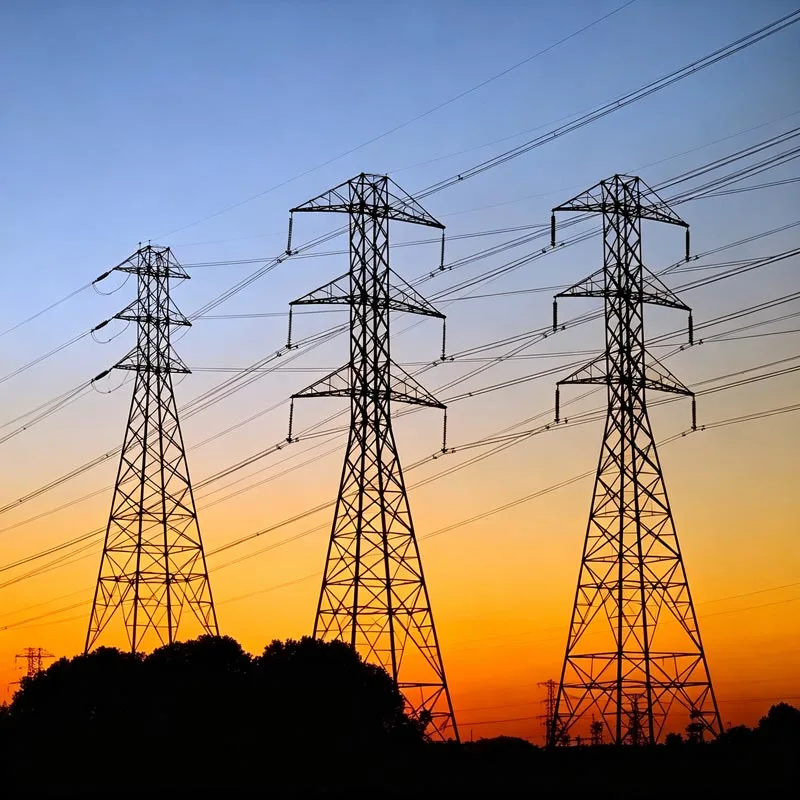

गॅल्वनाइज्ड अँगल स्टील पॉवर ट्रान्समिशन टॉवर

विश्वासार्ह, कार्यक्षम आणि शाश्वत ऊर्जा पायाभूत सुविधांची जागतिक मागणी कधीही जास्त स्पष्ट झालेली नाही. येथे या पायाभूत सुविधांचे केंद्र पॉवर ट्रान्समिशन टॉवर आहे, एक महत्त्वपूर्ण घटक जो कार्यक्षमता निर्धारित करतो, सुरक्षितता आणि इलेक्ट्रिकल ग्रिडची दीर्घायुष्य. उपलब्ध विविध स्ट्रक्चरल सोल्यूशन्सपैकी, गॅल्वनाइज्ड अँगल स्टील पॉवर ट्रान्समिशन टॉवर्स उच्च-व्होल्टेज आणि अल्ट्रा-हाय-व्होल्टेज (UHV) साठी उद्योग मानक म्हणून उदयास आले आहेत. जगभरात ट्रान्समिशन नेटवर्क.

हा परिचय कोन स्टीलसाठी तांत्रिक आणि आर्थिक संदर्भ स्थापित करतो टॉवर्स, त्यांच्या व्यापक दत्तकतेचे समर्थन करत आहेत. हे पॉवर युटिलिटिजला भेडसावणाऱ्या आव्हानांची रूपरेषा देऊन सुरुवात होते, जसे की कठोर पर्यावरणीय घटकांचा सामना करताना मोठ्या अंतरावर शक्ती प्रसारित करण्याची आवश्यकता.

त्यानंतर पेपर पुढे जातो अभ्यासाची व्याप्ती परिभाषित करण्यासाठी, जे मुख्य फायदे, उत्पादन कठोरता आणि वास्तविक-जगातील अनुप्रयोग यावर लक्ष केंद्रित करते या टॉवर्सपैकी.

त्यांच्या मॉड्यूलर डिझाइन, खर्चाची कार्यक्षमता आणि मजबूत संरक्षणात्मक कोटिंग यावर जोर देऊन, हा विभाग सेट करतो गॅल्वनाइज्ड अँगल स्टील टॉवर्स उर्जेच्या आधुनिक मागण्या कशा पूर्ण करतात याच्या तपशीलवार अन्वेषणासाठीचा टप्पा ट्रान्समिशन, त्यांना ऊर्जा सुरक्षा आणि ग्रिड लवचिकतेसाठी एक अपरिहार्य मालमत्ता बनवते.

उत्पादन फायदा

1. गंज प्रतिकार आणि दीर्घ सेवा जीवन

सर्व घटकांना हॉट-डिप गॅल्वनायझेशन उपचार केले जातात, ज्यामुळे पृष्ठभागावर दाट झिंक कोटिंग (जाडी ≥85μm) तयार होते. हे कोटिंग गंज आणि गंज टाळून, हवा, आर्द्रता आणि संक्षारक माध्यमांपासून स्टीलला प्रभावीपणे वेगळे करते.

सेवा आयुष्य 30-50 वर्षांपर्यंत पोहोचू शकते, जे नंतरच्या देखभाल वारंवारता मोठ्या प्रमाणात कमी करते आणि सेवा चक्र वाढवते. टॉवर

2. उच्च किमतीची कामगिरी

घन स्टीलच्या खांबाच्या तुलनेत, जाळीच्या डिझाइनमध्ये कमी स्टील सामग्री वापरली जाते, ज्यामुळे कच्च्या मालाची किंमत कमी होते. येथे त्याच वेळी, भाग प्रमाणित केले जातात, जे उत्पादन प्रक्रिया सुलभ करते, उत्पादन कमी करते आणि वाहतूक खर्च.

बोल्ट केलेले कनेक्शन डिझाइन उच्च कार्यक्षमता प्राप्त करून, साइटवर उभारणी खर्च कमी करते आणि कमी गुंतवणूक, आणि मोठ्या प्रमाणावर जाहिरात आणि अनुप्रयोगासाठी योग्य आहे.

3. मजबूत अष्टपैलुत्व आणि सानुकूलन

हे वेगवेगळ्या व्होल्टेज स्तरांनुसार (35kV-1000kV), भूप्रदेश (सपाटी, पर्वत, किनारपट्टी) आणि लोड आवश्यकता.

हे सस्पेंशन टॉवर्स, टेंशन टॉवर्स, ट्रान्सपोझिशन टॉवर्स आणि स्पेशल क्रॉसिंग टॉवर्स, विविध पॉवर ट्रान्समिशन परिस्थिती आणि मीटिंगशी पूर्णपणे जुळवून घेत विविध प्रकल्पांच्या विविध गरजा.

4. सुलभ देखभाल आणि सोयीस्कर स्थापना

बोल्ट केलेले कनेक्शन मोड वेल्डिंगची जागा घेते, जे ऑन-साइट असेंब्लीसाठी आणि वेगळे करण्यासाठी सोयीस्कर आहे. रोज तपासणी आणि भाग बदलणे मोठ्या प्रमाणात उपकरणांशिवाय त्वरीत केले जाऊ शकते, देखभाल कमी करते अडचण आणि श्रम खर्च.

प्रमाणित भाग देखील नंतरची देखभाल आणि बदलण्याची सोय सुनिश्चित करतात, ऑपरेशन आणि देखभाल कार्यक्षमता सुधारणे.

पॅरामीटर

प्रकल्प प्रकरण

अभ्यास 1: ±800kV शानबेई-अन्हुई UHVDC ट्रांसमिशन प्रोजेक्ट (चीन)

चीनच्या UHV बॅकबोन पॉवर ग्रिडचा एक महत्त्वाचा प्रकल्प म्हणून, प्रादेशिक ऊर्जा संसाधनाच्या अनुकूलतेसाठी हा प्रकल्प महत्त्वाचा आहे. वाटप आणि सुरक्षित आणि विश्वासार्ह वीज पुरवठा सुनिश्चित करणे.

प्रकल्पाने गॅल्वनाइज्ड अँगल स्टील पॉवर ट्रान्समिशनचा अवलंब केला Anhui Hongyuan (Shandong Electric Engineering & Equipment Group शी संलग्न) द्वारे पुरविलेले टॉवर्स एकूण 103 टॉवर्स आणि एकूण वजन 7,084 टन.

टॉवर्स हॉट-डिपसह Q355 हाय-स्ट्रेंथ अँगल स्टीलचे बनलेले होते गॅल्वनायझेशन उपचार (झिंक कोटिंग जाडी ≥85μm) जटिल बाह्य वातावरणात गंज प्रतिकार सुनिश्चित करण्यासाठी.

प्रमाणित डिझाईन आणि बोल्ट कनेक्शनमुळे टॉवर्स शेड्यूलच्या ५ महिने आधी वितरित करण्यात आले. संपूर्ण लाईनमध्ये अँगल स्टील टॉवर्सची संपूर्ण डिलिव्हरी पूर्ण करणारा पहिला पुरवठादार आणि उत्पादनाची गुणवत्ता आणि बांधकाम कार्यक्षमता मालकाने अत्यंत ओळखली होती.

भागीदार ग्राहक आणि प्रमाणपत्रे

फिलीपिन्स: नॅशनल ग्रिड कॉर्पोरेशन ऑफ द फिलीपिन्स (NGCP)
प्रकल्प: 230kV, 500kV ट्रान्समिशन लाईन्स (उदा., Hermosa-San Jose 500kV)
खरेदी: कठोर गुणवत्ता ऑडिट, ASTM/AS/NZS अनुपालन आवश्यक आहे

थायलंड: थायलंडचे वीज निर्मिती प्राधिकरण (EGAT)
प्रकल्प: 230kV, 500kV (उदा. 500kV Tongsong-Songkhla लाइन)
पूर्व-पात्रता: अनिवार्य कारखाना तपासणी आणि प्रकार चाचणी.

मलेशिया: तेनागा नॅशनल बर्हाड (TNB)
मानके: एमएस (मलेशियन मानक), IEC, ISO 1461 गॅल्वनाइजिंग
फोकस: 275kV, 500kV ग्रिड विस्तार आणि अक्षय एकत्रीकरण

व्हिएतनाम: नॅशनल पॉवर ट्रान्समिशन कॉर्पोरेशन (EVNNPT)
प्रकल्प: 500kV (उदा., नाम दिन्ह 1 थर्मल पॉवर प्लांट ते थान्ह हो)

व्हिएतनाम: नॅशनल पॉवर ट्रान्समिशन कॉर्पोरेशन (EVNNPT)
प्रकल्प: 500kV (उदा., नाम दिन्ह 1 थर्मल पॉवर प्लांट ते थान्ह हो)
खंड: मोठ्या प्रमाणात ऑर्डर (10,000+ टन प्रति प्रकल्प)

वारंवार विचारले जाणारे प्रश्न

प्रश्न: गॅल्वनाइज्ड अँगल स्टील पॉवर ट्रान्समिशन टॉवर्ससाठी कोणती सामग्री वापरली जाते?

A: सामान्यतः उच्च-शक्तीचे कोन स्टील जसे की Q355 / Q345B / Q235B (चीनी मानक), किंवा ASTM A572 ग्रेडच्या समतुल्य 50, EN S355JR. प्रत्येक बॅचसह साहित्य प्रमाणपत्रे (MTC) प्रदान केली जातात.

प्रश्न: तुमचे टॉवर कोणत्या व्होल्टेज पातळीचे समर्थन करू शकतात?

A: आम्ही पूर्ण मालिका पुरवतो: 10kV, 35kV, 66kV, 110kV, 132kV, 220kV, 230kV, 330kV, 400kV, 500kV, 765kV
डीसी ट्रान्समिशन टॉवर्स आणि लाइटनिंग टॉवर्स, सबस्टेशन स्ट्रक्चर्सना देखील समर्थन द्या.

प्रश्न: तुम्ही ग्राहकांच्या रेखाचित्रांनुसार उत्पादन करू शकता?

उ: होय. आम्ही ग्राहकांनी तयार केलेली रेखाचित्रे (पीडीएफ / सीएडी / डीएक्सएफ) स्वीकारतो. आम्ही डिझाइन ऑप्टिमायझेशन, स्ट्रक्चरल देखील प्रदान करतो आवश्यक असल्यास गणना आणि ताण विश्लेषण.

प्रश्न: तुम्ही कोणते पृष्ठभाग उपचार वापरता?

A: हॉट-डिप गॅल्वनाइजिंग (HDG) प्रति ISO 1461, GB/T 13912, ASTM A123/A153.

प्रश्न: सेवा आयुष्य किती काळ आहे?

A: सामान्य वातावरणीय वातावरणात, 30-50 वर्षे. गंभीर संक्षारक भागात, ते 20-30 वर्षांपर्यंत पोहोचू शकते डिझाइन

प्रश्न: तुमच्याकडे कोणती प्रमाणपत्रे आहेत?

● ISO 9001 गुणवत्ता व्यवस्थापन प्रणाली
● ISO 14001 पर्यावरण व्यवस्थापन
● ISO 45001 व्यावसायिक आरोग्य आणि सुरक्षा
● CE (स्टील संरचनांसाठी EN 1090)
● AWS / CWB वेल्डिंग प्रमाणन
● तृतीय-पक्ष अहवाल: SGS, BV, Intertek
