गॅल्वनाइज्ड स्टील पाईप जाळी टॉवर

Qingdao Anbang New Energy एक विश्वासार्ह उत्पादक आहे, आमचे गॅल्वनाइज्ड स्टील पाईप लॅटिस टॉवर्स उच्च-गुणवत्तेच्या उच्च-शक्तीच्या स्टील पाईप्सपासून बनलेले आहेत. अचूक वेल्डिंग आणि हॉट-डिप गॅल्वनाइजिंग प्रक्रिया, हलक्या वजनाच्या, उच्च-शक्तीच्या आधार संरचना तयार करतात.

एकत्र करणे गॅल्वनायझेशन गंज प्रतिरोधासह जाळीचे डिझाइन, ते उर्जा, नवीन ऊर्जा आणि संवादामध्ये मोठ्या प्रमाणावर वापरले जातात फील्ड

स्थानिक चीनी कारखान्याद्वारे उत्पादने थेट पुरवली जात असल्याने, गॅल्वनाइज्ड स्टीलच्या जाळीच्या टॉवरमध्ये संरचनात्मक वैशिष्ट्ये आहेत स्थिरता, वारा आणि भूकंप प्रतिरोध, गंज टिकाऊपणा आणि अवकाश कार्यक्षमता.

ते सानुकूल-डिझाइन केले जाऊ शकतात वेगवेगळ्या परिस्थितींनुसार, 110kV-1000kV हाय-व्होल्टेज ट्रान्समिशन आणि विविध आउटडोअर सपोर्ट ॲप्लिकेशन्स, राष्ट्रीय उद्योग मानकांचे पूर्णपणे पालन करणारे आणि गुणवत्ता आणि दोन्ही साध्य करणे खर्च-प्रभावीता.

Anbang गॅल्वनाइज्ड स्टील ट्यूब जाळी टॉवर्स का निवडा?

संपूर्णपणे नियंत्रित गुणवत्ता

आमचा स्वतःचा मोठा प्रमाणित उत्पादन आधार Qingdao, चीन मध्ये, स्वतंत्रपणे गॅल्वनाइज्ड स्टील पाईप लॅटिस टॉवर्सच्या संपूर्ण प्रक्रियेचे संशोधन, उत्पादन आणि तपासणी करते.

कच्चा माल खरेदी, स्टील पाईप कटिंग, वेल्डिंग असेंब्ली ते हॉट-डिप गॅल्वनाइजिंग उपचार, सर्व ISO9001 गुणवत्ता प्रणाली अंतर्गत अंमलात आणले जातात, आउटसोर्सिंग नाकारतात.

प्रत्येक गॅल्वनाइज्ड स्टील ट्यूब तंतोतंत परिमाण आणि मानक कार्यप्रदर्शन सुनिश्चित करण्यासाठी जाळीच्या टॉवरमध्ये अनेक कठोर गुणवत्ता तपासणी केली जाते.

सॉलिड सेफ्टी फाउंडेशन तयार करणे

मुख्य सामग्री Q345B/Q355B कमी मिश्र धातु उच्च-शक्ती स्टील पाईप्स आहेत. वेल्डिंगमध्ये बुडलेल्या आर्क वेल्डिंगचा वापर केला जातो, गॅस-शिल्डेड पूर्ण आणि मजबूत वेल्डसह वेल्डिंग आणि इतर उत्कृष्ट तंत्रे.

हॉट-डिप गॅल्वनाइझिंग प्रक्रिया काटेकोरपणे पाळली जाते GB/T 13912 मानके, जस्त थर जाडी ≥85μm सह, गॅल्वनाइज्ड स्टील ट्यूब जाळी टॉवर अतिशय मजबूत देते गंज प्रतिकार.

बाहेरील गंज प्रतिकार 30 वर्षांपेक्षा जास्त आहे, विविध कठोर वातावरणासाठी योग्य आहे.

बहु-परिदृश्य गरजांसाठी योग्य

गॅल्वनाइज्ड स्टील ट्यूब जाली टॉवर एक अवकाशीय ट्रस जाळीची रचना स्वीकारतो. पारंपारिक टॉवर्सच्या तुलनेत, ते हलके आहे, लहान वारा आहे प्रतिकार, 30-45m/s च्या वाऱ्याचा वेग सहन करू शकतो, भूकंपाच्या तीव्रतेचा प्रतिकार 8 अंश असतो, आणि व्यापतो साधारण टॉवर्सचे फक्त 1/3 फूटप्रिंट.

हे उच्च स्थिरतेसह हलके जोडते, लवचिकपणे अनुकूल करते पर्वतीय, किनारी, शहरी आणि इतर भूभाग.

सानुकूलित सेवा

कारखान्याच्या व्यावसायिक डिझाइनच्या समर्थनासह टीम, गॅल्वनाइज्ड स्टील ट्यूब जाळी टॉवर्स व्होल्टेज पातळी, उंची, भूप्रदेश आणि भारानुसार सानुकूलित केले जाऊ शकतात आवश्यकता, सरळ, कोपरा, टर्मिनल आणि लाँग-स्पॅन यांसारख्या विविध प्रकारांना तंतोतंत जुळणारे प्रत्येक प्रकल्पाच्या वैयक्तिक गरजा.

उच्च किंमत-प्रभावीता आणि पूर्ण साखळी सेवा

कारखाना थेट पुरवठा मॉडेल इंटरमीडिएट लिंक्स काढून टाकते, गॅल्वनाइज्ड स्टील ट्यूब जाळीची खरेदी किंमत मोठ्या प्रमाणात कमी करते टॉवर्स

त्याच वेळी, आम्ही डिझाइन, उत्पादन, वाहतूक, स्थापनेपासून ते एक-स्टॉप सेवा प्रदान करतो विक्रीनंतर, प्रकल्प चक्र कमी करणे, ग्राहकांचे ऑपरेशन आणि देखभाल खर्च कमी करणे आणि पाठपुरावा करणे संपूर्ण खरेदी आणि बांधकाम प्रक्रिया सोडवण्यासाठी व्यावसायिक संघ.

आमच्या सेवा

पूर्व-डिझाइन सेवा

आमची व्यावसायिक डिझाइन टीम प्रकल्पाच्या गरजा चांगल्या प्रकारे समजून घेते आणि गॅल्वनाइज्ड स्टील पाईपसाठी सानुकूलित डिझाइन सोल्यूशन्स प्रदान करण्यासाठी भूप्रदेश, हवामान आणि व्होल्टेज पॅरामीटर्स एकत्र करते जाळीदार टॉवर, यांत्रिक गणना अहवाल आणि पाया डिझाइन योजना.

आम्ही दरम्यान अचूक सुसंगतता सुनिश्चित करतो उत्पादन आणि प्रकल्प, संबंधित मानकांनुसार स्ट्रक्चरल डिझाइन ऑप्टिमाइझ करा आणि सुरक्षिततेची हमी आणि खर्च-प्रभावीता.

उत्पादन सेवा

पूर्ण व्हिज्युअल नियंत्रणासह प्रमाणित कारखाना उत्पादन, काटेकोरपणे कच्च्या मालाची गुणवत्ता आणि उत्पादन प्रक्रिया नियंत्रित करणे.

याची खात्री करण्यासाठी प्रत्येक प्रक्रियेची व्यावसायिक तपासणी केली जाते परिमाणे अचूक आहेत, वेल्डिंग सांधे पात्र आहेत आणि गॅल्वनाइझिंग स्तर मानके पूर्ण करते.

संपूर्ण गुणवत्ता तपासणी अहवाल आणि अनुरूपतेचे प्रमाणपत्र जारी केले जातात.

लॉजिस्टिक आणि वाहतूक सेवा

देशव्यापी पॉइंट-टू-पॉइंट वितरण. आकारानुसार आणि गॅल्वनाइज्ड स्टील पाईप जाळीच्या टॉवर घटकांचे वजन, खंडित पॅकेजिंग आणि व्यावसायिक वाहतूक नुकसान टाळण्यासाठी संपूर्ण संरक्षणात्मक उपायांसह, उत्पादने अखंडपणे वितरित केली जातील याची खात्री करून वाहने वापरली जातात बांधकाम साइट्स, विशेषत: डोंगराळ, दुर्गम किंवा वाहतुकीसाठी कठीण असलेल्या भागांसाठी योग्य.

स्थापना मार्गदर्शन सेवा

अनुभवी तांत्रिक अभियंता साइटवर मार्गदर्शनासाठी पाठवले जातात उचलणे, असेंब्ली आणि फास्टनिंग बांधकाम.

तपशीलवार स्थापना बांधकाम प्रक्रिया प्रमाणित करण्यासाठी, विविध स्थापना समस्या सोडवण्यासाठी आणि खात्री करण्यासाठी मॅन्युअल प्रदान केले जातात बांधकाम सुरक्षा आणि कार्यक्षमता.

इन्स्टॉलेशनमध्ये ड्युअल सारख्या विशेष लिफ्टिंग आवश्यकता देखील सामावून घेता येतात क्रेन

विक्रीनंतरची देखभाल सेवा

आम्ही 5 वर्षांची वॉरंटी आणि आजीवन देखभाल सेवा प्रदान करतो.

वर नियमितपणे पाठपुरावा करा गॅल्वनाइज्ड स्टील पाईप जाळी टॉवर्सची ऑपरेशनल स्थिती, सुरक्षा धोके त्वरित ओळखा, त्वरित प्रतिसाद द्या दुरुस्तीच्या गरजा, आणि उत्पादनाचा विस्तार करण्यासाठी गॅल्वनाइझिंग रिस्टोरेशन आणि बोल्ट कडक करणे यासारख्या देखभाल सेवा प्रदान करा आयुष्यमान आणि दीर्घकालीन स्थिर प्रकल्प ऑपरेशन सुनिश्चित करा.

निवड शिफारसी

(1) व्होल्टेज स्तरावर आधारित निवड शिफारसी

110kV ट्रान्समिशन/वितरण नेटवर्क परिस्थिती: लाइट-ड्यूटी सरळ-प्रकार गॅल्वनाइज्ड स्टील ट्यूब त्रिकोणी/चतुर्भुज वापरून, 21 मी ते 42 मीटर पर्यंतच्या उंचीसह जाळीच्या टॉवरची शिफारस केली जाते. जाळीदार संरचना. मुख्य सामग्री Q345B आहे, ≥85μm च्या झिंक कोटिंग जाडीसह. शहरासाठी योग्य वितरण नेटवर्क, औद्योगिक उद्याने आणि नवीन ऊर्जा एकत्रीकरण रेषा, हे टॉवर फायदे देतात हलके डिझाइन, लहान पाऊलखुणा, आणि सोयीस्कर बांधकाम, प्रभावीपणे खरेदी नियंत्रित करते आणि बांधकाम खर्च.

220kV प्रादेशिक बॅकबोन नेटवर्क परिस्थिती: मानक सरळ/टेन्शन-प्रकार गॅल्वनाइज्ड स्टील ट्यूब 30m ते 63m पर्यंतच्या उंचीसह जाळीदार टॉवर्सची शिफारस केली जाते. लॅटिस नोड डिझाइन यासाठी ऑप्टिमाइझ केले आहे संरचनात्मक कडकपणा सुधारणे. मुख्य सामग्री Q355B आहे, शहरी रिंग नेटवर्क, नदी/क्रॉस-रोडसाठी योग्य आहे भार सहन करण्याची क्षमता आणि अर्थव्यवस्था यांचा समतोल साधणारे प्रकल्प आणि पर्वतीय ट्रान्समिशन लाईन्स. ओळीच्या कोपऱ्यासाठी आवश्यकता, कॉर्नर-प्रकार गॅल्वनाइज्ड स्टील ट्यूब जाळी टॉवर वापरले जाऊ शकतात.

500kV आणि त्यावरील अल्ट्रा/अतिरिक्त उच्च व्होल्टेज परिस्थिती: मोठा-भार ताण-प्रकार, दुहेरी-सर्किट/मल्टी-सर्किट गॅल्वनाइज्ड स्टील ट्यूब जाळी टॉवर्सची शिफारस केली जाते, ज्याची उंची 54 मीटर ते 100 मी. मुख्य सामग्री Q420 उच्च-शक्तीच्या स्टील ट्यूब आहे, जस्त लेपची जाडी ≥90μm पर्यंत वाढलेली आहे आणि स्ट्रक्चरल स्ट्रेस डिझाइन ऑप्टिमाइझ केले. क्रॉस-प्रॉव्हिन्स/क्रॉस-रिजन ट्रान्समिशन, वाइड-स्पॅन प्रकल्प आणि गॅल्वनाइज्ड स्टील ट्यूब जाळी टॉवर्स उच्च-क्षमतेचा सामना करू शकतात याची खात्री करून नवीन ऊर्जा बेस वितरण चॅनेल, उच्च-ताण भार आणि स्थिर आणि विश्वासार्हपणे कार्य करते.

(२) परिदृश्य कार्यावर आधारित शिफारस केलेली निवड

पारंपारिक सरळ ट्रान्समिशन लाइन्स: 5° पेक्षा कमी कोन असलेल्या सरळ रेषांसाठी, ते मानक सरळ गॅल्वनाइज्ड स्टील ट्यूब जाळी टॉवर वापरण्याची शिफारस केली जाते. या बुरुजांची रचना साधी आहे, हलके वजन, आणि कमी किमतीचे, मोठ्या प्रमाणावर उत्पादन केले जाऊ शकते, प्रकल्प चक्र लक्षणीयरीत्या लहान केले जाऊ शकते आणि फ्लॅटसाठी योग्य आहे मैदानी आणि सौम्य टेकड्यांसारखे क्षेत्र.

रेषा दिशा/सेगमेंट परिस्थिती: 5°-90° मधील कोनांसाठी, गॅल्वनाइज्ड स्टील ट्यूब जाळी टॉवर्सची शिफारस केली जाते. लाइन सेगमेंट आणि तुटलेल्या-लाइन संरक्षण विभागांसाठी, तणाव-प्रकार गॅल्वनाइज्ड स्टील ट्यूब जाळीदार टॉवर्स वापरावेत. दोन्ही प्रकार पार्श्व ताण वाढविण्यासाठी प्रबलित जाळीच्या रचनांचा अवलंब करतात विरूपण प्रतिकार, रेषा सुरक्षा रिडंडंसी सुनिश्चित करणे. स्टेशन/सबस्टेशनच्या लाईन एंट्रीवर, टर्मिनल-प्रकार गॅल्वनाइज्ड स्टील ट्यूब जाळीच्या टॉवरची शिफारस केली जाते. संरचनेचे डिझाइन सिंगल-साइड लोडसाठी ऑप्टिमाइझ केले आहे स्थिरता सुधारण्यासाठी वैशिष्ट्ये.

मोठ्या-स्पॅन विशेष परिस्थिती: नद्या, महामार्ग, रेल्वे, दऱ्या आणि इतर क्रॉसिंगसाठी परिस्थिती, उच्च-स्पॅन गॅल्वनाइज्ड स्टील ट्यूब जाळी टॉवर्सची शिफारस केली जाते. ते अति-उच्च-शक्तीचे बनलेले आहेत वारा भार आणि वारा-प्रेरित कंपन कमी करण्यासाठी ऑप्टिमाइझ केलेले टेपर आणि जाळीच्या घनतेसह स्टील, कालावधी सुधारते क्षमता जटिल बाह्य वातावरणाशी जुळवून घेण्यासाठी झिंकचा थर देखील घट्ट केला जातो.

नवीन ऊर्जा सहाय्यक परिस्थिती: वारा आणि फोटोव्होल्टेइक बेस कलेक्शन लाईन्ससाठी, हलके सेगमेंटेड गॅल्वनाइज्ड स्टील ट्यूब जाळी टॉवर्सची शिफारस डोंगराळ भागात सुलभ वाहतूक आणि उभारणीसाठी केली जाते. वाळवंट क्षेत्र. विंड टर्बाइन सपोर्ट टॉवर्ससाठी, कस्टमाइज्ड प्रीस्ट्रेस्ड स्टील-काँक्रिट गॅल्वनाइज्ड स्टील ट्यूब जाळी भार सहन करण्याची क्षमता आणि वारा-प्रेरित कंपन प्रतिरोध वाढविण्यासाठी टॉवर्सची शिफारस केली जाते. मोठ्या-मेगावॅट पवन टर्बाइनची आवश्यकता.

संप्रेषण/सुरक्षा परिस्थिती: दळणवळण बेस स्टेशन्स, सीमेवर पाळत ठेवणे, जंगलातील आग प्रतिबंध, आणि इतर परिस्थिती, लहान, मल्टीफंक्शनल गॅल्वनाइज्ड स्टील ट्यूब जाळी टॉवर्सची शिफारस केली जाते 15m-30m ची उंची, आरक्षित उपकरणे इंस्टॉलेशन इंटरफेस आणि एकात्मिक लाइटनिंग संरक्षण आणि देखरेख कार्ये कॉम्पॅक्ट रचना शहरी, दुर्गम आणि इतर विविध परिस्थितींसाठी योग्य आहे.

(३) भूप्रदेश आणि पर्यावरणावर आधारित शिफारस केलेली निवड

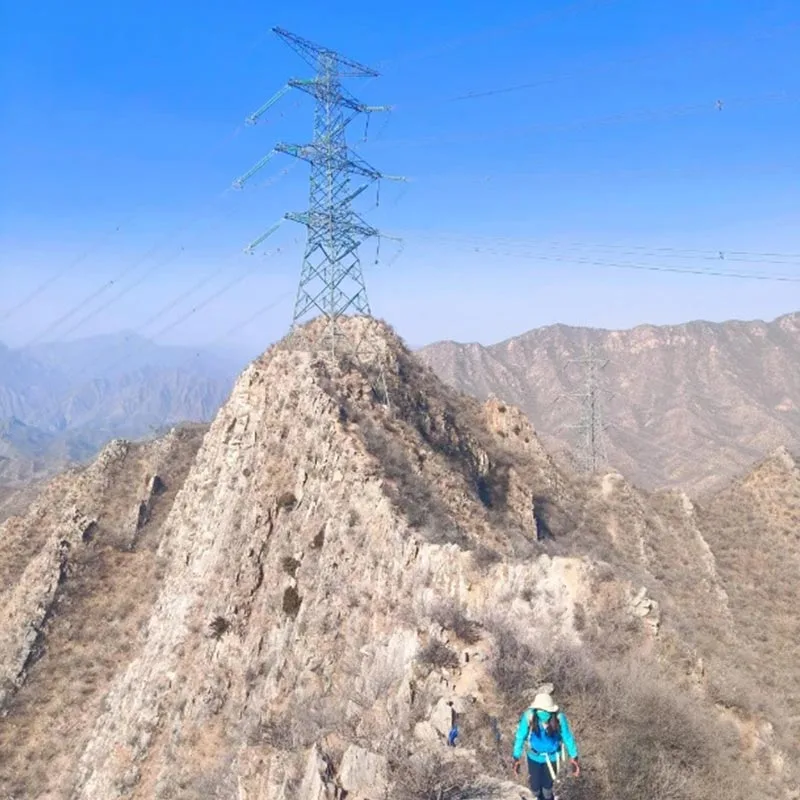

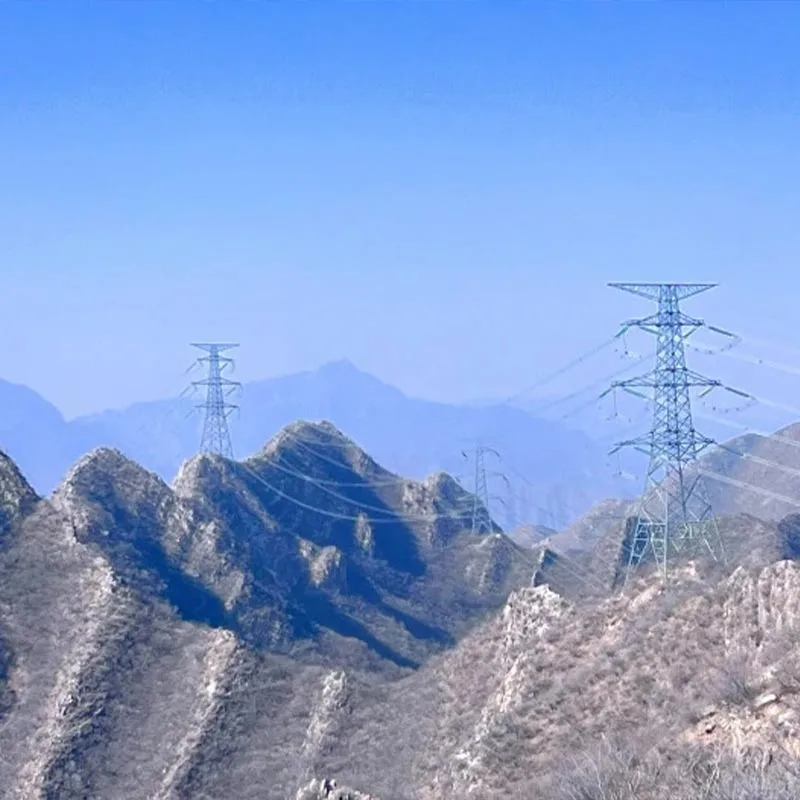

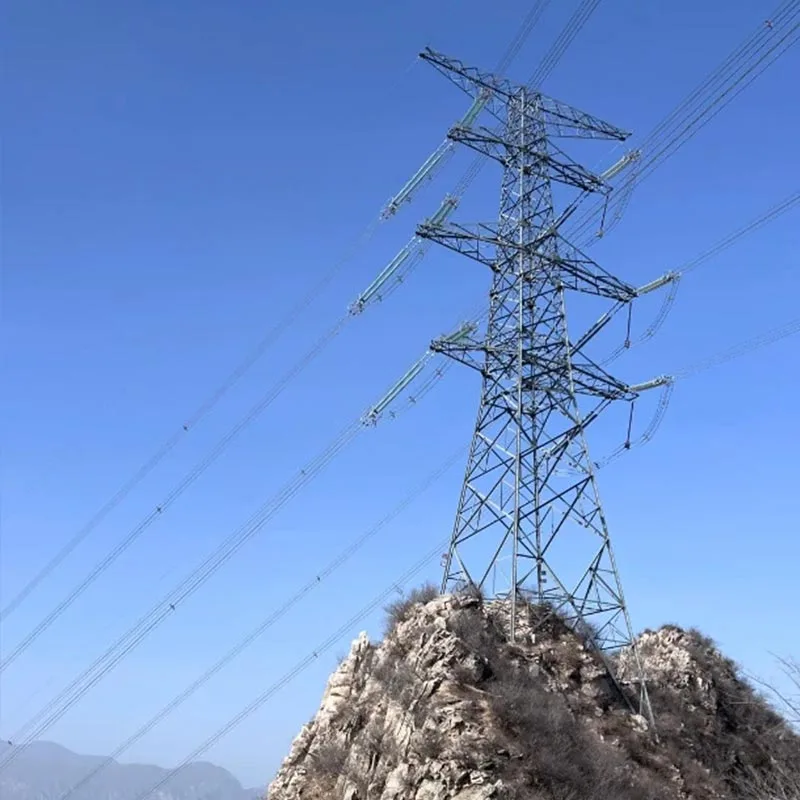

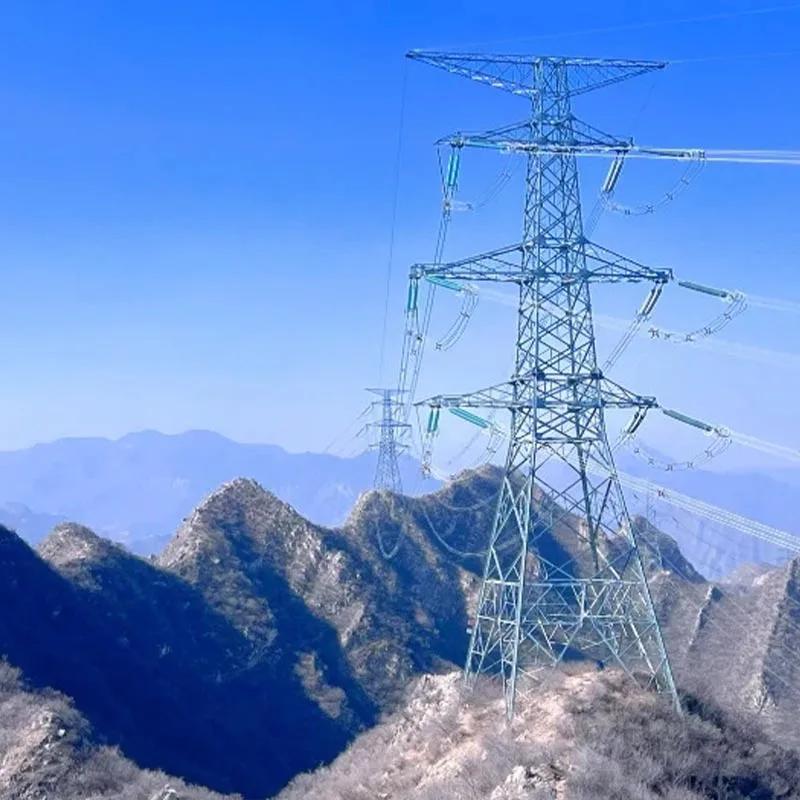

पर्वत/डोंगराळ प्रदेश: कठीण वाहतूक आणि उभारणीसह खडकाळ भूभागासाठी, खंडित गॅल्वनाइज्ड स्टील ट्यूब जाळीच्या टॉवरची शिफारस केली जाते. घटक आकार आणि वजन ऑप्टिमाइझ केले आहेत, आणि बाहेरील कडा जलद कनेक्शन सुलभ वाहतूक आणि साइटवर असेंब्लीसाठी वापरले जातात. फाउंडेशनची रचना स्टीपशी जुळवून घेण्यासाठी मजबूत केली जाते भूप्रदेश आणि मातीकाम कमी करा.

किनारी/खारट क्षेत्रे: उच्च-गंज, उच्च-आर्द्रता वातावरणासाठी, गॅल्वनाइज्ड स्टील ट्यूब जाळी गंजरोधक कोटिंगपासून दुहेरी संरक्षणासह, घट्ट जस्त थर (≥100μm) असलेल्या टॉवरची शिफारस केली जाते. द जाळीची रचना वाऱ्याचा प्रतिकार कमी करण्यासाठी, खारट क्षरण आणि टायफून प्रतिकार सुधारण्यासाठी अनुकूल केली जाते (डिझाइन वाऱ्याचा वेग ≥40 मी/से), आणि उत्पादनाचे आयुष्य वाढवते.

भारी बर्फ/तीव्र वारा असलेले क्षेत्र: बर्फाची जाडी > 10 मिमी असलेल्या जड बर्फाच्या भागात, प्रबलित गॅल्वनाइज्ड स्टील ट्यूब जाळीच्या टॉवरची शिफारस केली जाते, मुख्य सामग्रीचा क्रॉस-सेक्शन आणि घनता वाढवते. आयसिंग अंतर्गत ओव्हरलोड प्रतिकार वाढविण्यासाठी कर्णरेषा. डिझाइन वाऱ्याचा वेग 35 m/s पेक्षा जास्त असलेल्या भागात, जसे जोरदार वारा आणि टायफून प्रदेश, जाळीची रचना आणि टेपर वाऱ्याचा भार कमी करण्यासाठी आणि वारा वाढवण्यासाठी अनुकूल केले जातात स्थिरता

शहरी/उद्यानाची परिस्थिती: मर्यादित जमीन आणि उच्च लँडस्केप आवश्यकता असलेल्या क्षेत्रांसाठी, अरुंद-पाया गॅल्वनाइज्ड स्टील ट्यूब जाळीच्या टॉवरची शिफारस केली जाते. क्रॉस-सेक्शन ऑप्टिमाइझ केले आहेत, पाया फूटप्रिंट ≤2.5㎡, देखावा साधा आहे, आणि गॅल्वनायझेशन लेयर एकसमान आणि सौंदर्यदृष्ट्या आनंददायक आहे. शहरासाठी योग्य उच्च-व्होल्टेज रिंग नेटवर्क आणि औद्योगिक पार्क ट्रान्समिशन लाइन, सघन जमिनीचा वापर आणि लँडस्केप पूर्ण करणे आवश्यकता
