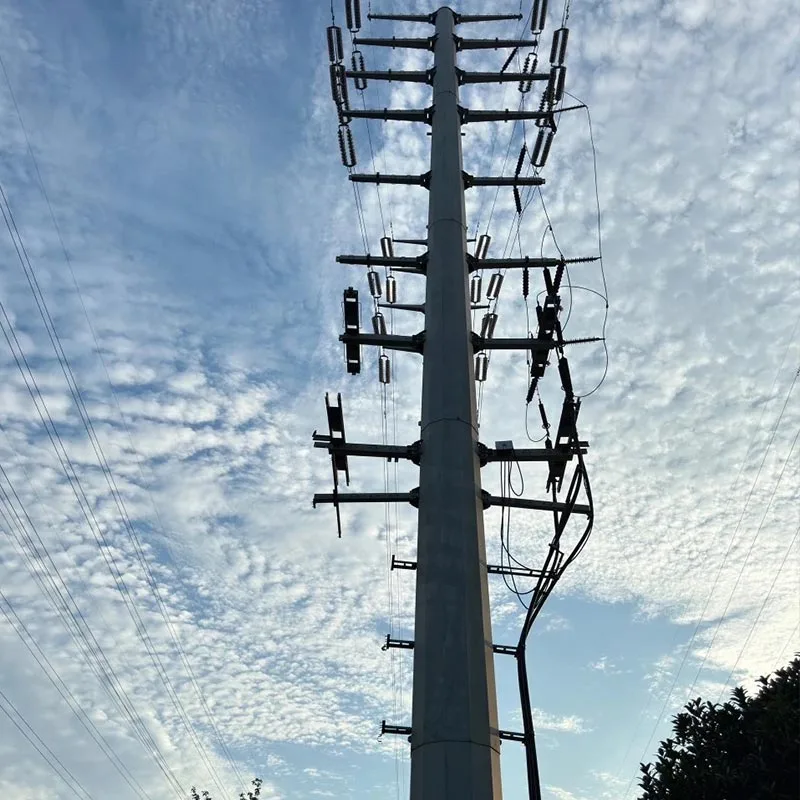

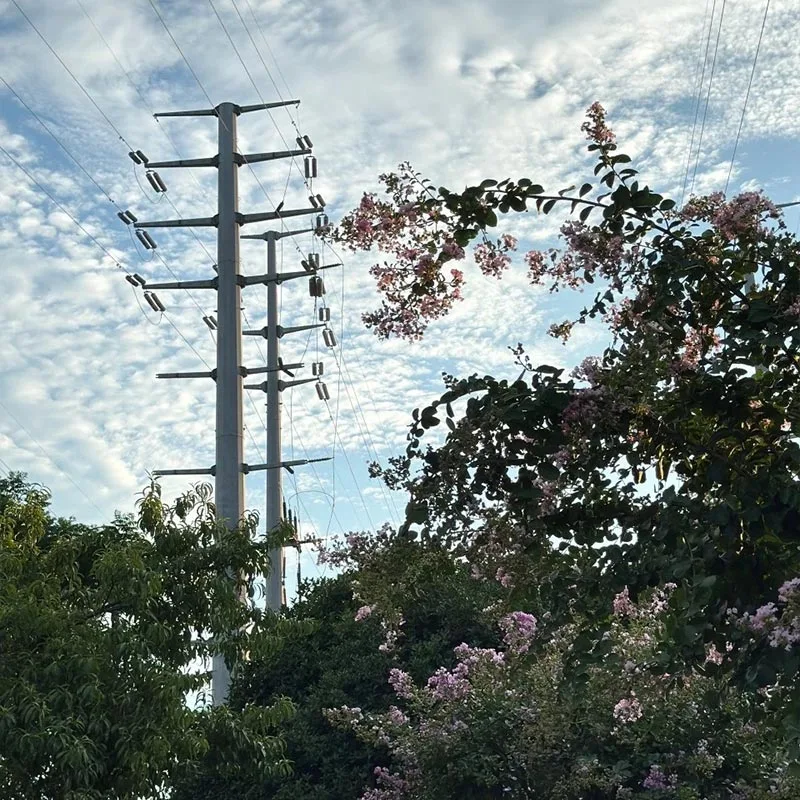

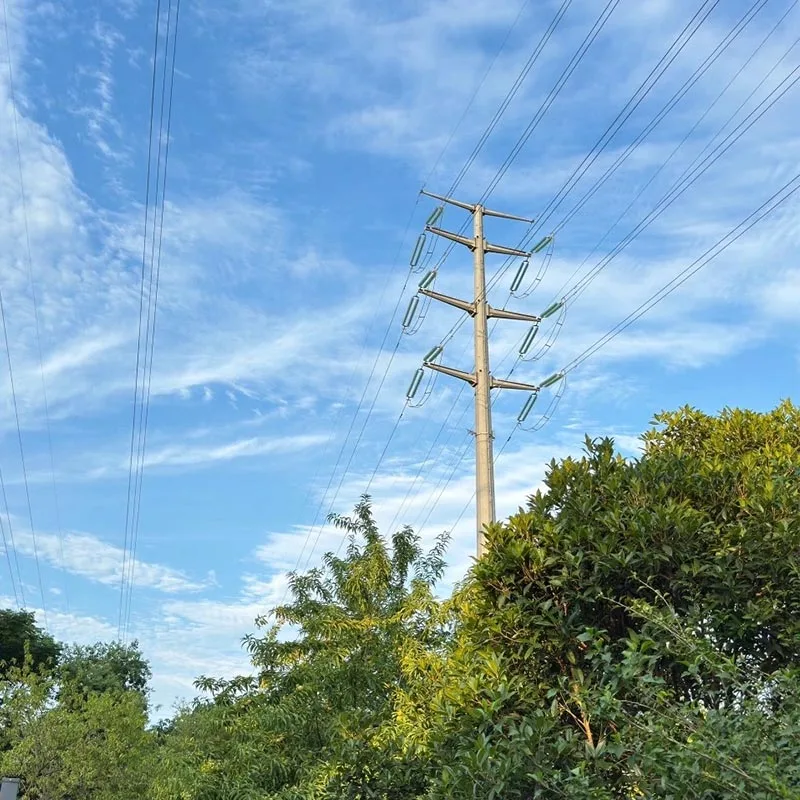

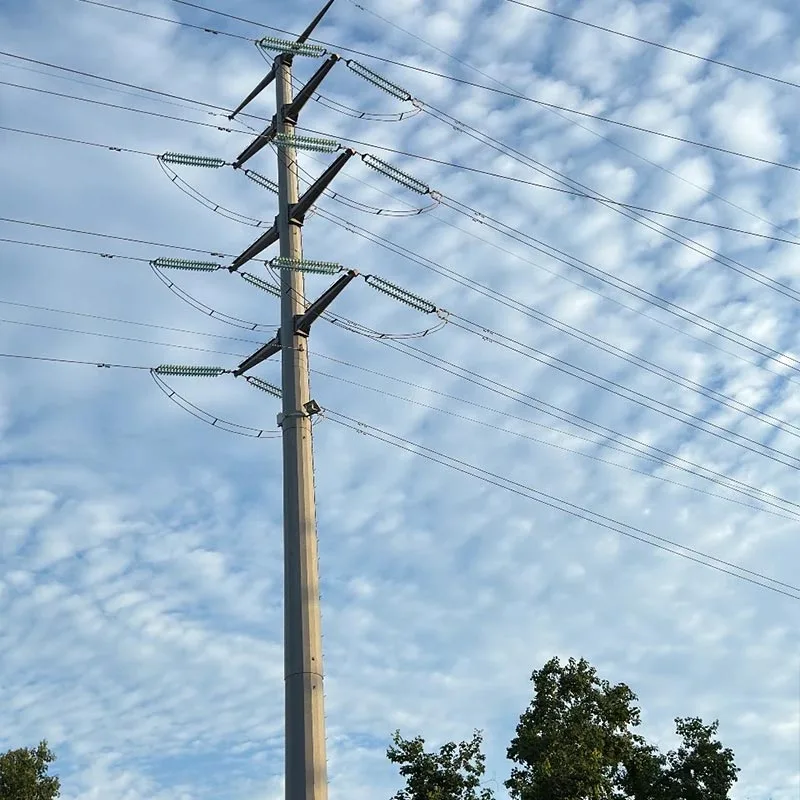

गॅल्वनाइज्ड स्टील पाईप ट्रान्समिशन टॉवर

Qingdao Anbang न्यू एनर्जीचे गॅल्वनाइज्ड स्टील पाईप ट्रान्समिशन टॉवर्स Q355B/Q420 उच्च-शक्तीचे स्टील पाईप्स बेस म्हणून वापरतात सामग्री, संपूर्ण हॉट-डिप गॅल्वनाइजिंग प्रक्रियेद्वारे प्रक्रिया केली जाते, आणि शंकूच्या आकाराचे/बहु-बाजूच्या ट्यूबलरसह डिझाइन केलेले संरचना

ते उत्कृष्ट गंज प्रतिकार, संरचनात्मक स्थिरता, कार्यक्षम स्थापना, यासारखे फायदे देतात. आणि संक्षिप्त जमीन वापर. शहरी पॉवर ग्रिड, माउंटन ट्रान्समिशन, कोस्टल आणि औद्योगिक क्षेत्रात उत्पादने मोठ्या प्रमाणावर वापरली जातात प्रदुषण क्षेत्रे, अत्यंत वातावरणात दीर्घकालीन स्थिर सेवेसाठी सक्षम आहेत आणि यासाठी मुख्य आधार देणारी उपकरणे आहेत आधुनिक ट्रान्समिशन प्रकल्प.

उत्पादन फायदे

उच्च टिकाऊपणा

गॅल्वनाइज्ड स्टील पाईप ट्रान्समिशन टॉवर्स संपूर्ण हॉट-डिपचा अवलंब करतात गॅल्वनाइझिंग, जस्त थर जाडी ≥85μm सह, भौतिक अलगाव आणि इलेक्ट्रोकेमिकल संरक्षण दोन्ही तयार करते.

घराबाहेर सेवा जीवन 30 वर्षांपेक्षा जास्त आहे, किनार्यावरील भाग, उच्च मीठ धुके आणि औद्योगिक यांसारख्या कठोर वातावरणासाठी योग्य प्रदूषण

स्थिर रचना

ट्यूबलर विभागांमध्ये एकसमान ताण वितरण आणि उच्च वाकणे असते कडकपणा पवन प्रतिरोध गुणांक कोन स्टील टॉवर्सपेक्षा 20% -40% कमी आहे.

पातळी 11 मजबूत सहन करू शकता वारे, 8 तीव्रतेचे भूकंप आणि प्रचंड बर्फाचा भार, अत्यंत परिस्थितीत उत्कृष्ट स्थिरता.

कार्यक्षम बांधकाम

फ्लँज बोल्टसह फॅक्टरी-प्रीफेब्रिकेटेड सेगमेंटेड स्ट्रक्चर कनेक्शन्स मोठ्या प्रमाणात उचलण्याच्या उपकरणांशिवाय साइटवर जलद असेंबली करण्यास अनुमती देतात.

ने बांधकाम वेळ कमी केला आहे 50%, लक्षणीयरीत्या प्रकल्प खर्च कमी.

विस्तृत अनुकूलता

गॅल्वनाइज्ड स्टील पाईप ट्रान्समिशन टॉवर्समध्ये कॉम्पॅक्ट रचना असते, बचत होते पारंपारिक कोन स्टील टॉवरच्या तुलनेत सुमारे 50% जमीन.

अरुंद शहरी भूखंड, पर्वत, किनारपट्टीसाठी योग्य क्षेत्रे आणि इतर जटिल भूप्रदेश, 5 ते 150 मीटर उंचीमध्ये सानुकूल करण्यायोग्य.

विश्वसनीय गुणवत्ता

उच्च-शक्तीच्या स्टीलपासून बनविलेले, उत्पादन राष्ट्रीय मानके पूर्ण करते GB 50545 आणि DL/T 5154 म्हणून, वेल्ड तपासणी आणि झिंक लेयर चाचणीसह पूर्ण-प्रक्रिया गुणवत्ता नियंत्रणासह. पूर्णपणे पात्र, स्थिर कामगिरी.

मॉडेल कसे निवडायचे

व्होल्टेज पातळीनुसार निवडा

10kV–35kV: सिंगल-सर्किट गॅल्वनाइज्ड स्टील ट्रान्समिशन टॉवर वापरा, उंची 15-30 मीटर, भिंतीची जाडी 6-10 मिमी, योग्य शहरी आणि पार्क लो-व्होल्टेज लाईन्ससाठी.

110kV–220kV: डबल-सर्किट / मल्टी-सर्किट गॅल्वनाइज्ड स्टील ट्रान्समिशन टॉवर, उंची 30-60 मीटर, भिंतीची जाडी वापरा 10-16 मिमी, मध्यम- आणि उच्च-व्होल्टेज ट्रांसमिशन गरजा पूर्ण करते.

500kV आणि वरील: विशेष अल्ट्रा-हाय व्होल्टेज गॅल्वनाइज्ड स्टील ट्रान्समिशन टॉवर्स, उंची 60-150 मीटर, भिंतीची जाडी वापरा 16-20 मिमी, लांब-स्पॅन, अल्ट्रा-लाँग अंतराच्या प्रसारणासाठी योग्य.

पर्यावरणीय परिस्थितीनुसार निवड

किनारी / उच्च गंज क्षेत्र: झिंकसह उच्च-गंज-प्रतिरोधक गॅल्वनाइज्ड स्टील ट्रान्समिशन टॉवर निवडा कोटिंग ≥100μm मीठ स्प्रे प्रतिकार वाढविण्यासाठी.

जोरदार वारा / भूकंपाचे क्षेत्र: प्रबलित संरचना निवडा, वारा सुधारण्यासाठी क्रॉस-सेक्शन आणि भिंतीची जाडी ऑप्टिमाइझ करा आणि भूकंप प्रतिकार.

पर्वतीय / जटिल भूप्रदेश: सामावून घेण्यासाठी हलके, अरुंद-बेस गॅल्वनाइज्ड स्टील ट्रान्समिशन टॉवर निवडा वाहतूक आणि स्थापना परिस्थिती.

कार्यात्मक हेतूनुसार निवड

सरळ टॉवर्स: उभ्या आणि क्षैतिज वाऱ्याचा भार असलेल्या रेषेच्या सरळ भागांसाठी वापरला जातो.

ताण / कोन टॉवर्स: असंतुलित ताण सहन करणाऱ्या रेषेची दिशा बदलण्यासाठी आणि तणावाच्या रूपांतरणासाठी वापरला जातो.

टर्मिनल / क्रॉसिंग टॉवर्स: ओळीच्या सुरूवातीस/शेवटसाठी आणि नद्या किंवा रस्ते ओलांडण्यासाठी वापरला जातो, उच्च आवश्यक भार सहन करण्याची क्षमता.

आमच्या सेवा

सानुकूलित डिझाइन: आमची व्यावसायिक टीम गॅल्वनाइज्ड स्टील पाईप ट्रान्समिशन टॉवरसाठी वैयक्तिक डिझाइन प्रदान करते व्होल्टेज पातळी, भूप्रदेश आणि हवामानाच्या परिस्थितीवर आधारित, विविध प्रकल्पांच्या गरजा पूर्ण करणे.

पूर्ण-प्रक्रिया इंटेलिजेंट मॅन्युफॅक्चरिंग: सीएनसी कटिंग, स्वयंचलित वेल्डिंगसह सुसज्ज आमच्या स्वत: च्या आधुनिक कारखान्यासह, आणि हॉट-डिप गॅल्वनाइजिंग उत्पादन लाइन, आम्ही कच्च्या मालापासून ते पूर्ण होईपर्यंत पूर्ण-प्रक्रिया गुणवत्ता नियंत्रण मिळवतो 5,000 टनांपेक्षा जास्त मासिक उत्पादन क्षमता असलेली उत्पादने.

एक-स्टॉप वितरण: आम्ही उत्पादन, वाहतूक, ऑन-साइट इंस्टॉलेशन मार्गदर्शन यासह एकात्मिक सेवा ऑफर करतो, आणि तांत्रिक प्रशिक्षण, कार्यक्षम प्रकल्प अंमलबजावणी सुनिश्चित करणे.

विक्रीनंतरची हमी: आम्ही 15 वर्षांची वॉरंटी, 24-तास तांत्रिक प्रतिसाद आणि नियमित तपासणी प्रदान करतो आणि संपूर्ण आयुष्यभर उत्पादन समस्यांचे निराकरण करण्यासाठी देखभाल.

वापरासाठी खबरदारी

स्थापनेपूर्वी, गॅल्वनाइज्ड स्टील ट्रान्समिशन टॉवरची नेमप्लेट रेखाचित्राशी जुळत असल्याचे तपासा पॅरामीटर्स, आणि टॉवर बॉडी, फ्लँज आणि बोल्ट विकृत किंवा नुकसान मुक्त आहेत याची तपासणी करा, याची खात्री करा उपकरणे पूर्ण आहेत.

गॅल्वनाइज्ड कोटिंग स्क्रॅचिंग टाळण्यासाठी उचलण्यासाठी नायलॉन दोरी वापरा; स्थापनेदरम्यान अनुलंब विचलन ≤1/1000 असावे, आणि विश्वासार्ह कनेक्शन सुनिश्चित करण्यासाठी फ्लँज बोल्ट टॉर्कनुसार घट्ट केले पाहिजेत.

टॉवर फाउंडेशनने एम्बेडेड अँकर बोल्ट आणि ग्राउंडिंगसह C30 काँक्रिट स्वतंत्र फूटिंग वापरावे. प्रतिकार ≤10Ω असावा. ग्राउंडिंग सिस्टमची प्रभावीता नियमितपणे तपासा.

गॅल्वनाइज्ड स्टील ट्रान्समिशन टॉवरच्या पृष्ठभागावर वेल्डिंग किंवा कटिंग करणे कठोरपणे प्रतिबंधित आहे. फेरफार केल्यास आवश्यक आहे, ते गंज संरक्षणासाठी हॉट-डिप गॅल्वनाइजिंगसह पुन्हा लागू करणे आवश्यक आहे.

नियमितपणे झिंक कोटिंगची अखंडता, बोल्ट घट्टपणा आणि संरचनात्मक विकृती तपासा; मध्ये किनारी/उच्च-गंज क्षेत्र, दर सहा महिन्यांनी तपासणी करा आणि खराब झालेले जस्त लेप त्वरित दुरुस्त करा.

गैर-व्यावसायिक कर्मचाऱ्यांना गॅल्वनाइज्ड स्टील ट्रान्समिशन टॉवरवर चढण्यास सक्त मनाई आहे. चेतावणी सुरक्षित अंतर राखून टॉवरभोवती "हाय व्होल्टेज धोका, दूर ठेवा" अशी चिन्हे लावावीत.
