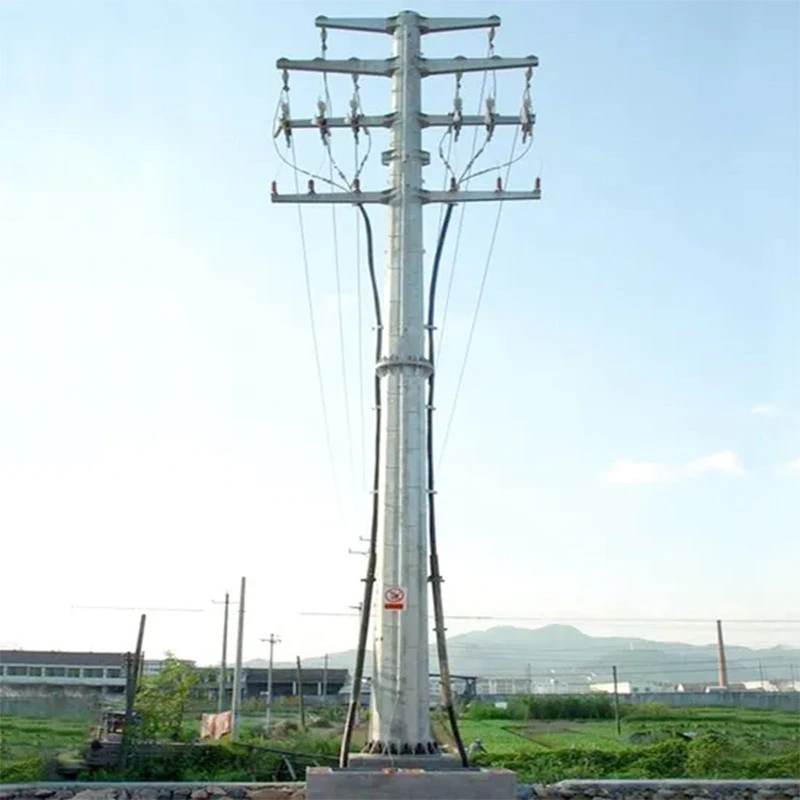

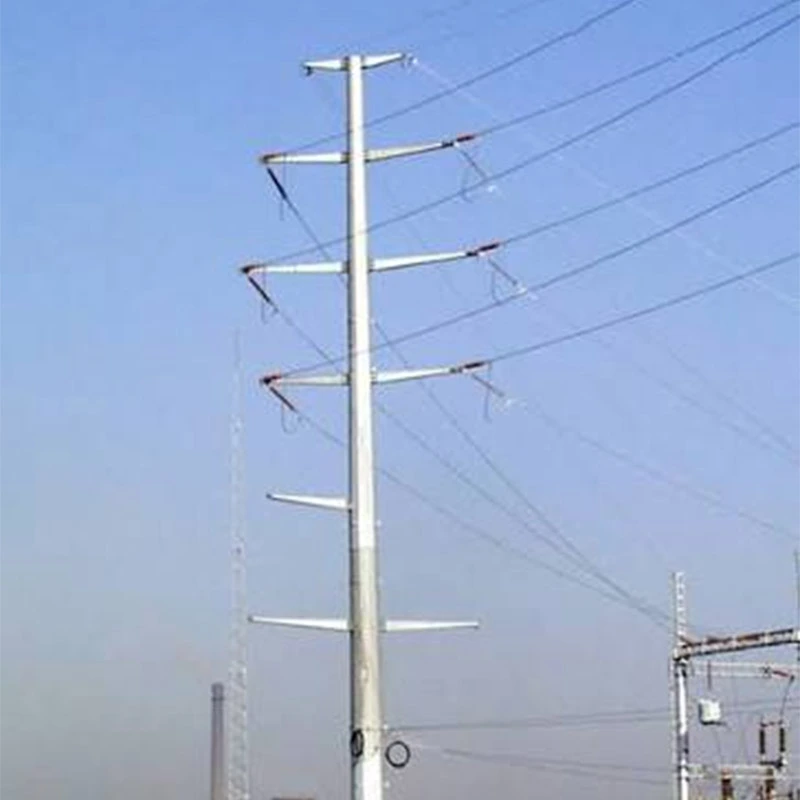

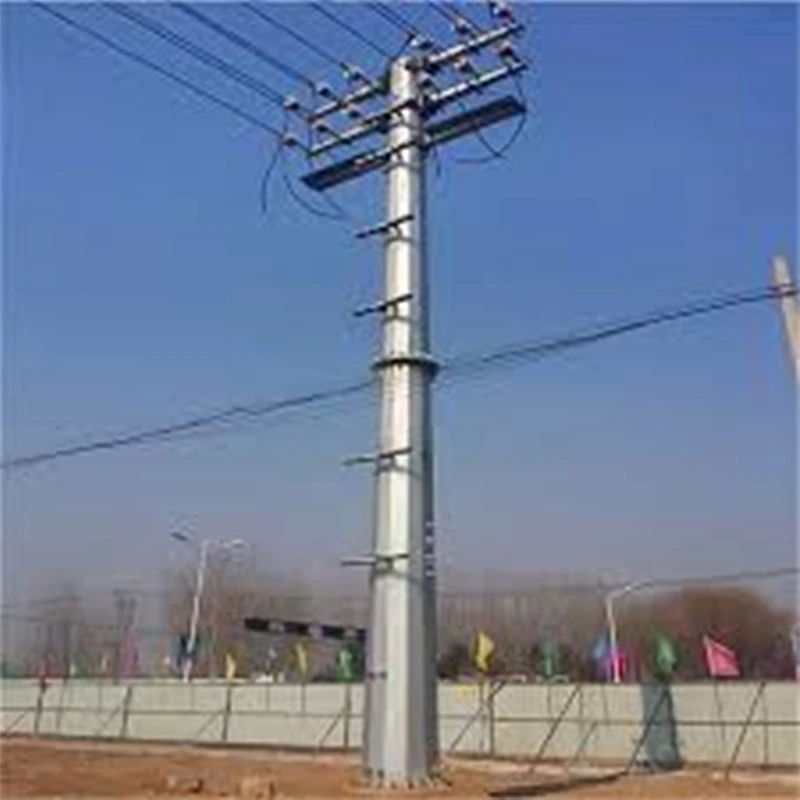

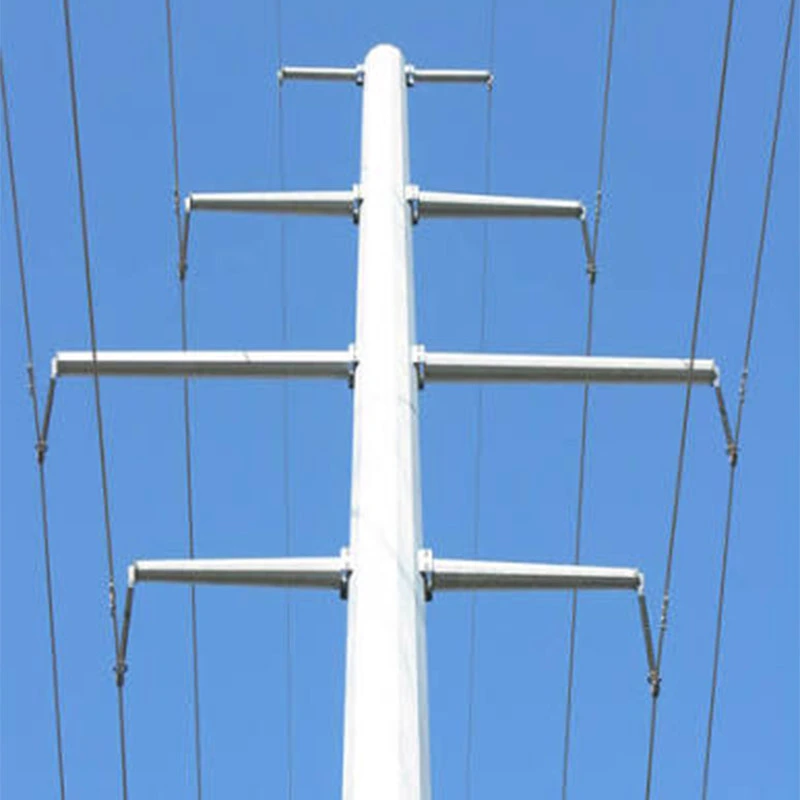

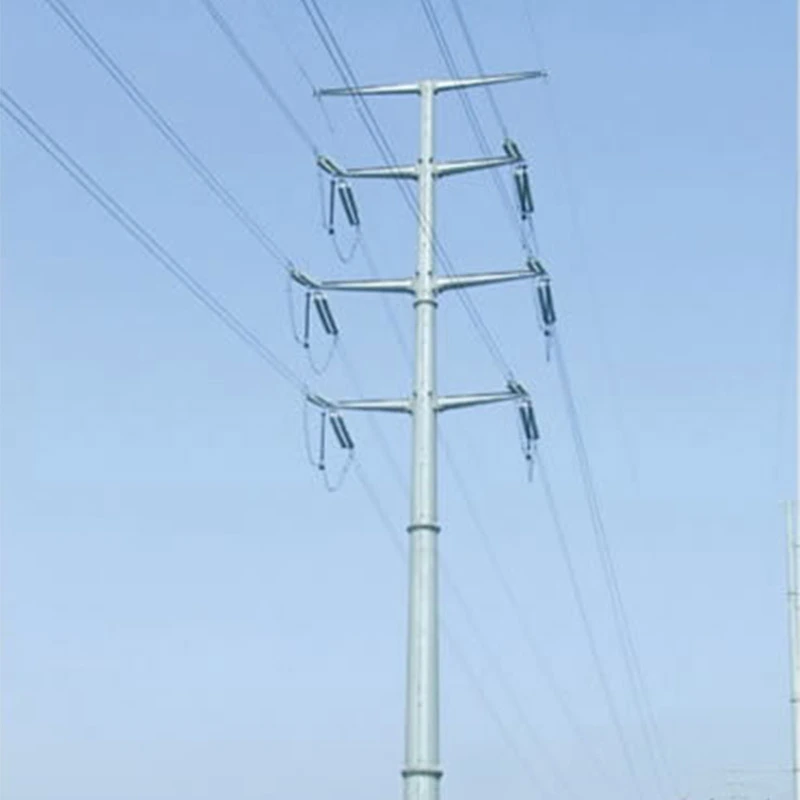

ट्यूबलर स्टील टेंशन टॉवर

सर्व उत्पादने EN 1090 आणि EN 10025 युरोपियन मानकांचे पालन करतात, अधिकृत तृतीय-पक्ष चाचणी अहवालांद्वारे प्रमाणित SGS आणि TÜV कडून. कच्च्या मालाची कठोर तपासणी आणि तयार उत्पादनाच्या गुणवत्तेची संपूर्ण तपासणी केली जाते दीर्घकालीन अँटी-गंज कार्यप्रदर्शन आणि यांत्रिक शक्तीची हमी देण्यासाठी उत्पादन. आमच्याकडे समृद्ध जागतिक प्रकल्प आहे अनेक 220kV-500kV ओव्हरहेड ट्रान्समिशन प्रकल्पांसाठी ट्यूबलर स्टील टेंशन टॉवर्सचा पुरवठा केल्याचा अनुभव युरोप, मध्य आशिया आणि इतर प्रदेशांमध्ये. कॉर्नर-सेक्शन लाइन संक्रमण, वायर टेंशन बेअरिंगसाठी ऑप्टिमाइझ केलेले आणि फील्ड इन्स्टॉलेशन, या टॉवरमध्ये सोयीस्कर असेंब्ली आणि कमी देखभाल खर्च आहे. सानुकूल रेखाचित्र-आधारित प्रक्रिया आणि पूर्ण-सेट प्रमाणपत्र दस्तऐवज ग्राहकांच्या निविदा आणि साइट बांधकामाशी जुळण्यासाठी प्रदान केले जाऊ शकतात मागणी

ट्यूबलर स्टील टेंशन टॉवरची ऍप्लिकेशन परिस्थिती

220kV-500kV हाय-व्होल्टेज ओव्हरहेड ट्रान्समिशन लाईन्ससाठी ट्यूबलर स्टील टेंशन टॉवर्स मोठ्या प्रमाणावर तैनात केले जातात, ज्यासाठी आदर्श रेषा कोपरा विभाग, टर्मिनल पॉइंट्स, नदी-खोऱ्याचे क्रॉसिंग, पर्वतीय भूभाग आणि किनारपट्टीवरील मीठ-स्प्रे झोन, जसे तसेच पवन आणि सौर अक्षय-ऊर्जा तळांसाठी उर्जा-इव्हॅक्युएशन प्रकल्प.

मजबूत इन-हाउस मॅन्युफॅक्चरिंग क्षमतेद्वारे समर्थित, आमचा कारखाना पूर्ण-श्रेणी उत्पादन कार्यप्रवाह पूर्ण करतो: कच्च्या मालाची तपासणी, सीएनसी कटिंग, रोबोटिक वेल्डिंग, प्री-असेंबली, हॉट-डिप गॅल्वनाइजिंग आणि तयार-उत्पादन चाचणी, प्रति क्लायंट ड्रॉइंग आणि साइट-लोड पॅरामीटर्ससाठी सानुकूलित फॅब्रिकेशनला समर्थन देते.

कठोर गुणवत्ता हमी प्रत्येक उत्पादन टप्प्यात समाविष्ट करते. क्रिटिकल वेल्ड्स नॉन-डिस्ट्रक्टिव्ह टेस्टिंगचा अवलंब करतात. उत्पादने पालन करतात EN 1090, EN 10025 मानकांसह, अधिकृत SGS आणि TÜV तृतीय-पक्ष चाचणी अहवालांसह यांत्रिक शक्ती आणि विरोधी गंज कार्यक्षमता.

अनेक परदेशी ट्रान्समिशन प्रकल्पांमध्ये सिद्ध झालेले, हे प्रीफेब्रिकेटेड टॉवर जलद क्षेत्र उभारणी आणि कमी सक्षम करतात देखभाल, जटिल-भूभाग EPC निविदा आणि बांधकाम आवश्यकतांशी उत्तम प्रकारे जुळणारे

अधिकृत चाचणी डेटा आणि अहवाल

आमचा ट्यूबलर स्टील टेंशन टॉवर SGS आणि TÜV द्वारे सर्वसमावेशक तृतीय-पक्ष पडताळणी करतो, पूर्ण प्रकल्प निविदा सबमिशनसाठी भौतिक-चाचणी अहवाल उपलब्ध आहेत. चाचणी आयटम कच्चा माल यांत्रिक कार्यप्रदर्शन समाविष्ट करतात, प्रचंड कंपनसंख्या असलेल्या (ध्वनिलहरी) नॉन-डिस्ट्रक्टिव्ह वेल्डिंग तपासणी, हॉट-डिप गॅल्वनाइझिंग अँटी-कॉरोझन कार्यक्षमता, परिमाण सहनशीलता आणि सिम्युलेटेड स्ट्रक्चरल लोड चाचणी.

मुख्य अधिकृत चाचणी डेटा

1. स्टील सब्सट्रेट:उत्पन्न शक्ती ≥355 MPa, तन्य शक्ती 470-630 MPa, कमी-तापमान प्रभाव -20 ℃ वर ऊर्जा ≥34J.

2. हॉट-डिप गॅल्वनाइजिंग:जस्त-कोटिंगची सरासरी जाडी ≥86 μm; मीठ-स्प्रे चाचणी शून्य लाल-गंज सिद्ध करते 1000-तासांच्या चक्राची निर्मिती, दीर्घकालीन बाह्य गंजरोधक क्षमता सुनिश्चित करते.

3. वेल्ड जॉइंट:100% अल्ट्रासोनिक एनडीटी तपासणी, क्रॅक किंवा अपूर्ण-फ्यूजन दोष आढळला नाही.

4. स्ट्रक्चरल लोड:पूर्ण-प्रमाणात नमुना चाचणी डिझाईन वारा गती वाढ अंतर्गत स्थिर कामगिरी प्रमाणित करते 45 m/s पर्यंत आणि बर्फ-कोटिंगचा भारी भार.

ट्यूबलर स्टील टेंशन टॉवरसाठी मानक नियमित देखभाल मार्गदर्शक तत्त्वे

या मार्गदर्शक तत्त्वामध्ये 220kV-500kV वर वापरल्या जाणाऱ्या ट्यूबलर स्टील टेंशन टॉवर्सची नियमित तपासणी आणि देखभाल समाविष्ट आहे. ओव्हरहेड ट्रान्समिशन लाइन्स, दीर्घकालीन सुरक्षित ऑपरेशन सुरक्षित करण्यासाठी.

व्हिज्युअल आणि स्ट्रक्चरल तपासणी

दर 6-12 महिन्यांनी पूर्ण-साइट व्हिज्युअल तपासणी करा. टॉवर बॉडी विकृत, बोल्ट सैल किंवा गहाळ तपासा भाग, ट्यूब संयुक्त कनेक्शन स्थिती, आणि पाया सेटलमेंट. मध्ये निर्दिष्ट केलेल्या टॉर्क मूल्यापर्यंत सैल बोल्ट घट्ट करा आमचे कारखाना चाचणी दस्तऐवज. खराब झालेले घटक त्वरित बदला.

अँटी-गंज तपासणी

हॉट-डिप गॅल्वनाइज्ड पृष्ठभागांची तपासणी करा. SGS सत्यापित चाचणी मानक पहा: योग्य झिंक कोटिंग जाडी ≥86 μm. जस्त थर सोलणे, गंजचे डाग विशेषत: वेल्डिंग सीम आणि कोस्टल सॉल्ट-स्प्रे झोनमध्ये पहा. टच-अप लाल गंज आल्यावर गंजरोधक पेंट लावावा.

वेल्ड आणि सहायक भाग तपासा

की वेल्ड सांधे तपासा; संदर्भ TÜV प्रचंड कंपनसंख्या असलेल्या (ध्वनिलहरी) NDT चाचणी मानके पृष्ठभाग क्रॅक शोधण्यासाठी. इन्सुलेटरची तपासणी करा, फिटिंग्ज आणि अर्थिंग उपकरणे. आर्थिंगचा प्रतिकार डिझाइनच्या गरजेनुसार राहील याची खात्री करा.

पोस्ट-अत्यंत-हवामान देखभाल

जोरदार वारा, भारी बर्फ किंवा भूकंपानंतर, विशेष तातडीची तपासणी करा. टॉवरचे विक्षेपण आणि कनेक्शन तपासा अखंडता सर्व देखभाल नोंदी शोधण्यायोग्यतेसाठी दाखल केल्या जातील. आमचा तांत्रिक कार्यसंघ विक्री-पश्चात समर्थन प्रदान करतो जटिल-साइट मूल्यांकन आणि घटक बदलण्यासाठी.

अँबंग ट्यूबलर स्टील टेंशन टॉवरची प्रमाणपत्रे

Qingdao Anbang New Energy च्या ट्यूबलर स्टील टेंशन टॉवरमध्ये संपूर्ण सिस्टम-लेव्हल आणि उत्पादन-स्तरीय प्रमाणपत्रे आहेत जागतिक उच्च-व्होल्टेज ट्रान्समिशन प्रकल्पांना, विशेषतः EU आणि मध्य-आशिया EPC निविदांना समर्थन देण्यासाठी.

आमचा कारखाना ISO 9001 गुणवत्ता व्यवस्थापन प्रणाली, ISO 14001 पर्यावरण व्यवस्थापन प्रणाली आणि ISO सह प्रमाणित आहे 45001 व्यावसायिक आरोग्य आणि सुरक्षा प्रणाली, कडून प्रमाणित पूर्ण-सायकल उत्पादन नियंत्रणाची हमी तयार-उत्पादन वितरणासाठी कच्चा माल येत आहे.

युरोपियन मार्केट ऍक्सेससाठी, उत्पादने EN 1090-1 (EXC3) आणि EN 10025-2 चे पालन करतात, EU CPR अंतर्गत जारी केलेल्या CE मार्किंगसह TÜV अधिसूचित bodyTÜV SÜD द्वारे पुनरावलोकन केलेल्या प्रमाणित फॅक्टरी प्रोडक्शन कंट्रोल (FPC) दस्तऐवजांसह नियमन. अधिकृत तृतीय-पक्ष चाचणी अहवाल SGS आणि TÜV द्वारे पुरवले जातात, स्टील यांत्रिक मालमत्ता, अल्ट्रासोनिक वेल्डसाठी एनडीटी, हॉट-डिप गॅल्वनाइजिंग जाडी आणि सॉल्ट-स्प्रे अँटी-कॉरोझन कामगिरी.

आंतरराष्ट्रीय क्रेडेन्शियल्स व्यतिरिक्त, Anbang कडे 220kV-500kV ट्रान्समिशन स्टीलसाठी राष्ट्रीय उत्पादन परवाना आहे टॉवर्स आणि हाय-टेक एंटरप्राइझ पात्रता. सर्व प्रमाणपत्रे, MTR साहित्य चाचणी अहवाल, तपासणी नोंदी आहेत प्रकल्प पुनरावलोकन आणि स्वीकृतीसाठी वस्तूंसह शोधण्यायोग्य आणि वितरित करण्यायोग्य.

अनबंग ट्यूबलर स्टील टेंशन टॉवरचे फायदे

Anbang च्या ट्यूबलर स्टील टेंशन टॉवर संरचनात्मक कार्यप्रदर्शन, उत्पादनामध्ये सर्वसमावेशक सामर्थ्य प्रदान करते क्षमता, गुणवत्ता नियंत्रण, प्रमाणन समर्थन आणि 220kV-500kV हाय-व्होल्टेज ट्रान्समिशनसाठी प्रकल्प अनुकूलता प्रकल्प

स्ट्रक्चरल परफॉर्मन्समध्ये, गोल ट्यूबुलर स्टील डिझाईन उच्च शक्ती-ते-वजन गुणोत्तर आणते. ते प्रभावीपणे प्रतिकार करते जोरदार वारा, बर्फाचे आवरण आणि भूकंपाची शक्ती, कोपरे, टर्मिनल पॉइंट, नदी क्रॉसिंग आणि किनारपट्टीसाठी योग्य मीठ-स्प्रे प्रदेश. हॉट-डिप गॅल्वनाइजिंग ट्रीटमेंट अपेक्षेसह दीर्घकालीन अँटी-करोझन कामगिरीची हमी देते 30-50 वर्षांपर्यंत सेवा आयुष्य. आमच्या पूर्ण-इन-हाउस उत्पादन लाइनद्वारे समर्थित, आम्ही संपूर्ण प्रक्रिया राबवतो कच्च्या मालाची तपासणी, सीएनसी कटिंग, रोबोटिक वेल्डिंग आणि तयार-उत्पादन प्री-असेंबली यासह. कडक गुणवत्ता नियंत्रण प्रत्येक कामकाजाच्या प्रक्रियेद्वारे चालते. उत्पादने EN 1090-1 EXC3 आणि EN 10025-2 मानकांचे पालन करतात, समर्थित सीई मार्किंगद्वारे, SGS आणि TÜV तृतीय-पक्ष चाचणी अहवालांसह यांत्रिक गुणधर्म, अल्ट्रासोनिक NDT वेल्डिंग तपासणी आणि मीठ-स्प्रे अँटी-गंज चाचणी.

आम्ही क्लायंट ड्रॉइंगवर आधारित सानुकूल फॅब्रिकेशनला समर्थन देतो. परदेशातील समृद्ध EPC प्रकल्प अनुभवासह, आम्ही पूर्ण पुरवठा करतो प्रमाणन दस्तऐवज, एमटीआर अहवाल आणि विक्रीनंतरचे तांत्रिक समर्थन, साइटची उभारणी सुलभ करणे आणि कमी करणे नंतरच्या टप्प्यातील देखभाल खर्च.
