कोन स्टील हनीकॉम्ब टॉवर

क्विंगदाओ अनबांग न्यू एनर्जी पूर्ण-प्रक्रिया सेवा प्रदान करण्यासाठी जागतिक पुरवठा साखळी आणि तांत्रिक सेवा संघावर अवलंबून आहे प्रारंभिक प्रकल्प डिझाइन आणि सानुकूलित उत्पादनापासून साइटवर स्थापना मार्गदर्शन आणि विक्रीनंतरच्या ऑपरेशनपर्यंत आणि देखभाल

मध्ये अनेक नवीन ऊर्जा आणि उर्जा प्रकल्पांसाठी आम्ही अँगल स्टील हनीकॉम्ब टॉवर सोल्यूशन्स प्रदान केले आहेत आग्नेय आशिया, युरोप, आफ्रिका आणि इतर प्रदेश.

आम्ही त्वरीत प्रतिसाद देऊ शकतो आणि उच्च-गुणवत्तेची उत्पादने वितरीत करू शकतो त्यानुसार जागतिक स्वच्छ ऊर्जा आणि पायाभूत सुविधांना समर्थन देणारे स्थानिक हवामान, मानके आणि बांधकाम वेळापत्रक आवश्यकता विकास

आमच्या उत्पादनात त्याच्या गाभ्याच्या म्हणून एक हनीकॉम्ब जाळीची रचना आहे, इंटिग्रेटेड हनीकॉम्ब स्ट्रक्चर्सच्या उच्च स्थिरतेसह पारंपारिक कोन स्टील टॉवर्सची उच्च भार सहन करण्याची क्षमता.

द मुख्य सामग्री उच्च-शक्तीचे हॉट-रोल्ड अँगल स्टील आहे जे राष्ट्रीय मानकांची पूर्तता करते आणि ते दीर्घकाळ टिकणारे वापरते गरम बुडविणे गॅल्वनाइझिंग अँटी-गंज प्रक्रिया. हे टॉवरची उंची, लोड, वारा प्रतिरोध यासाठी संपूर्ण पॅरामीटर कस्टमायझेशनला समर्थन देते पातळी, आणि अधिक.

उत्पादनामध्ये कॉम्पॅक्ट स्ट्रक्चर, लहान फूटप्रिंट, जोरदार वारा आणि भूकंपाचा प्रतिकार, आणि कमी देखभाल खर्च. हे आंतरराष्ट्रीय आणि देशांतर्गत मानकांचे पालन करते जसे की ISO 9001 आणि GB/T 2694, योग्य साठी मध्यम- आणि कमी-उंची (15-60 मीटर) उंच संरचना अक्षय ऊर्जा, ऊर्जा, संचार, सुरक्षा आणि इतर फील्ड, जागतिक प्रकल्पांसाठी कार्यक्षम, सुरक्षित आणि किफायतशीर समर्थन उपाय प्रदान करते.

मुख्य फायदे

पेटंट मजबुतीकरण तंत्रज्ञान समर्थन: आमचे स्टील अँगल हनीकॉम्ब टॉवर पेटंट मजबुतीकरणाने सुसज्ज आहेत पॉवर ट्रान्समिशन टॉवर्स (CN223937740U) मध्ये वापरलेले स्टील घटकांसाठी तंत्रज्ञान.

सह टॉवर बांधला आहे काळजीपूर्वक निवडलेले उच्च-शक्तीचे हॉट-रोल्ड एंगल स्टील जसे की Q355B/Q345B, जाड नोड प्लेट्ससह (≥5 मिमी) आणि बेस प्लेट्स (≥16 मिमी). प्रत्येक बॅचमध्ये साहित्य प्रमाणपत्र आणि यांत्रिक कामगिरी चाचण्यांचा समावेश आहे स्पेक्ट्रोस्कोपिक विश्लेषण आणि तन्य चाचण्या.

उत्कृष्ट स्ट्रक्चरल कामगिरी: कोन स्टील हनीकॉम्ब टॉवर अवकाशीय त्रिकोणी यांत्रिकाशी सुसंगत आहे प्रणाली आणि उच्च-शक्तीचे कोन स्टील वापरते, मजबूत वारा आणि बर्फाच्या प्रतिकारासह गुरुत्वाकर्षणाचे स्थिर केंद्र सुनिश्चित करते.

द्वारे तयार करणे क्लॅम्प, थ्रेडेड रॉड आणि थ्रेडेड स्लीव्हद्वारे त्रिकोणी आधार, मुख्य भागाची ताकद आणि कडकपणा कोन ड्रिलिंगशिवाय स्टीलची लक्षणीय वाढ होते, बेस मटेरियलचे नुकसान टाळता येते आणि एकूणच सुधारणा होते लोड-असर क्षमता 30% पेक्षा जास्त.

दीर्घकाळ टिकणारे गंज संरक्षण: कोर अँटी-कॉरोझन प्रक्रियेत हॉट-डिप गॅल्वनाइजिंग (सँडब्लास्टिंग ते गंजणे) वापरते काढून टाकणे ग्रेड Sa2.5), जस्त थर जाडी ≥86μm (GB/T 13912 मानकांनुसार).

असू शकते वर श्रेणीसुधारित केले ग्राहकांच्या गरजेनुसार संमिश्र अँटी-गंज सोल्यूशन, जसे की कठोर वातावरणासाठी योग्य तटीय उच्च मीठ धुके आणि औद्योगिक क्षेत्र.

कार्यक्षम बांधकाम: जोडणी पद्धत मुख्यतः पूरक म्हणून आंशिक वेल्डिंगसह बोल्ट वापरते. टॉवर विभाग असेंब्ली स्वयंचलित असेंब्ली प्लॅटफॉर्मद्वारे पूर्ण केली जाते.

च्या फॅक्टरी-प्रीफेब्रिकेटेड स्वतंत्र पूर्ण विभाग टॉवर वर्तुळाकार प्लेट-टू-प्लेट सांधे वापरतात, पारंपारिक प्लेट कनेक्शन काढून टाकतात. वेल्ड सीमची तपासणी केली जाते नॉन-डिस्ट्रक्टिव्हली (UT/MT) कनेक्शनची ताकद सुनिश्चित करण्यासाठी.

लवचिक सानुकूलन: आम्ही पूर्ण पॅरामीटर कस्टमायझेशन सेवा (उंची / लोड / इंटरफेस) प्रदान करतो. टॉवरची उंची 500-5000kg लोड क्षमतेसह, 15 ते 60 मीटर पर्यंत, फोटोव्होल्टेइक बूस्टरसाठी पूर्णपणे योग्य स्टेशन, पवन ऊर्जेसाठी पवन मापन, दळणवळण बेस स्टेशन आणि इतर विविध आवश्यकता.

विस्तृत अनुप्रयोग परिस्थिती: पॉवर ट्रान्समिशनसाठी योग्य (अल्ट्रा-हाय व्होल्टेज / हाय व्होल्टेज), कम्युनिकेशन बेस स्टेशन, पवन उर्जा समर्थन, विजेचे संरक्षण, निरीक्षण आणि इतर फील्ड, 5 ते 80 पर्यंतची उंची मीटर

कॉम्पॅक्ट हनीकॉम्ब स्ट्रक्चर पारंपारिक कोन स्टील टॉवर्सच्या तुलनेत 10% -15% ने फूटप्रिंट कमी करते, शहरी उपनगरे, शेतजमीन आणि डोंगराळ भागात मर्यादित जागांसाठी अधिक योग्य बनवणे.

तपशील पॅरामीटर्स

अर्ज परिस्थिती

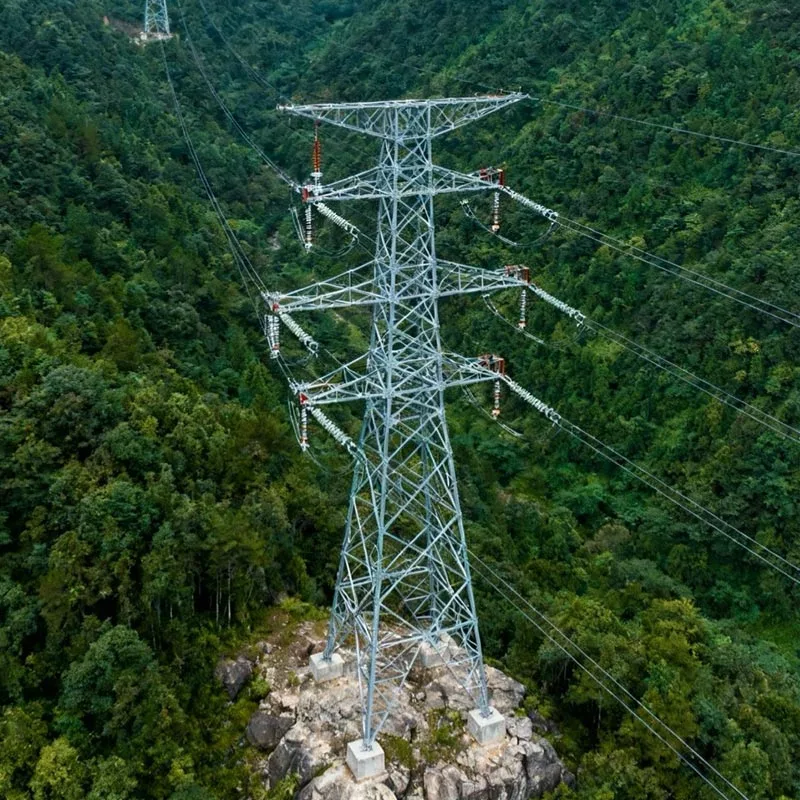

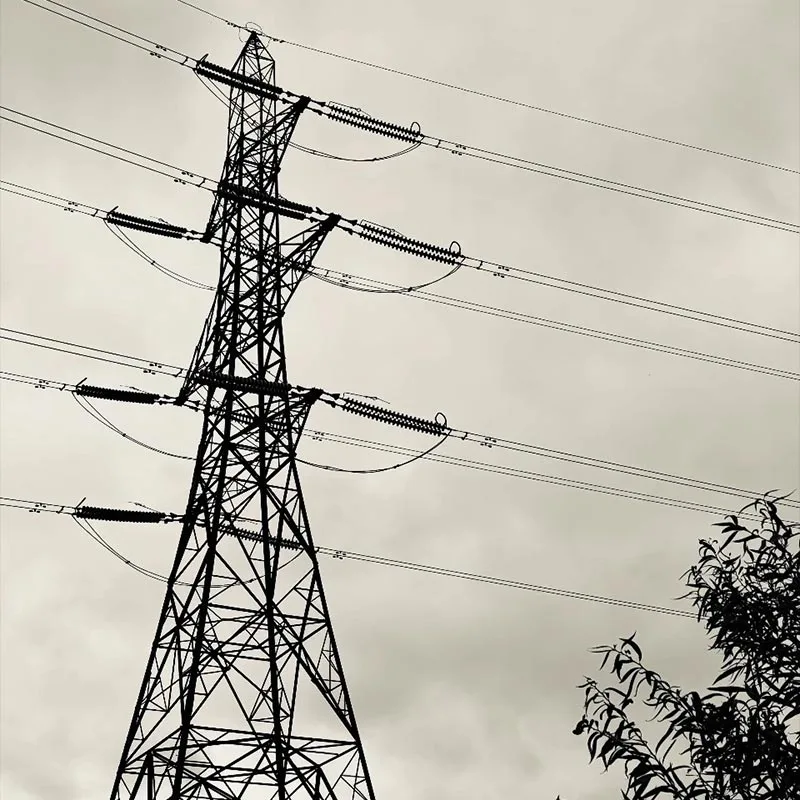

इलेक्ट्रिक पॉवर ट्रान्समिशन: उच्च व्होल्टेज / अल्ट्रा-हाय व्होल्टेज ट्रान्समिशन लाइन, ग्रामीण नेटवर्क नूतनीकरण, पार्क वीज पुरवठा समर्थन टॉवर.

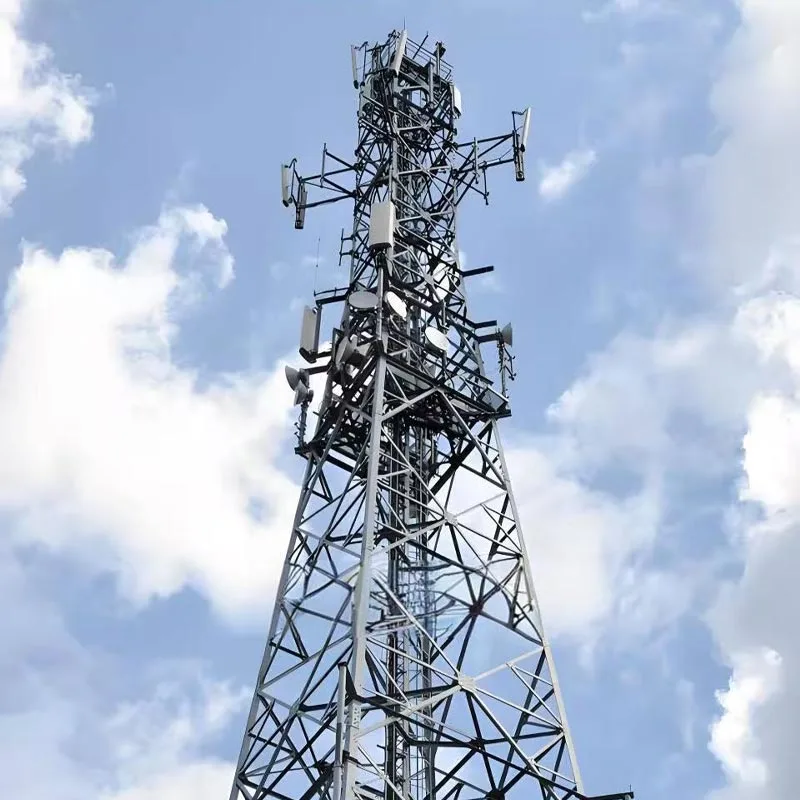

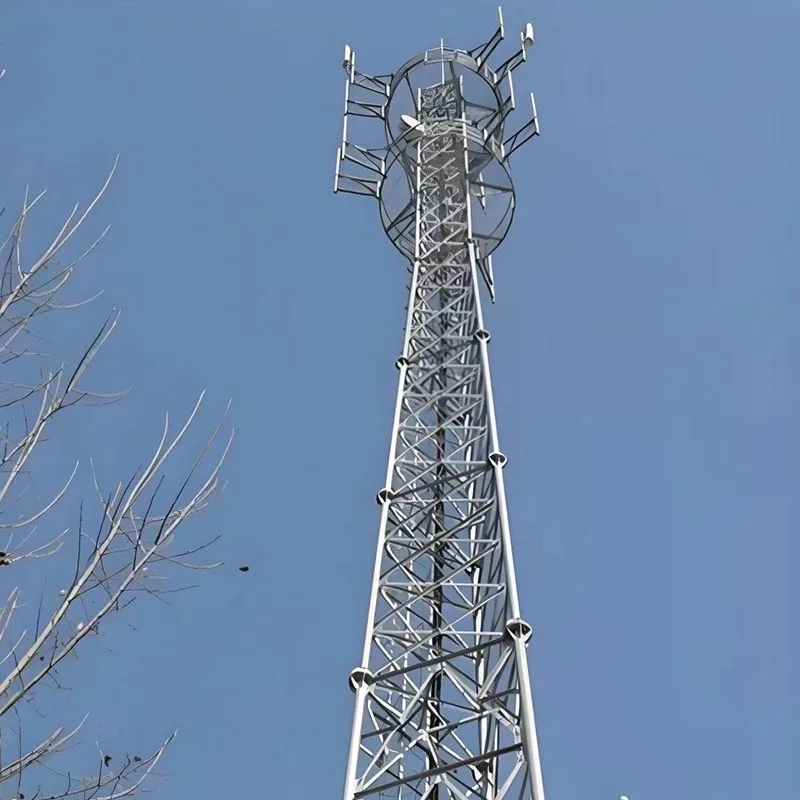

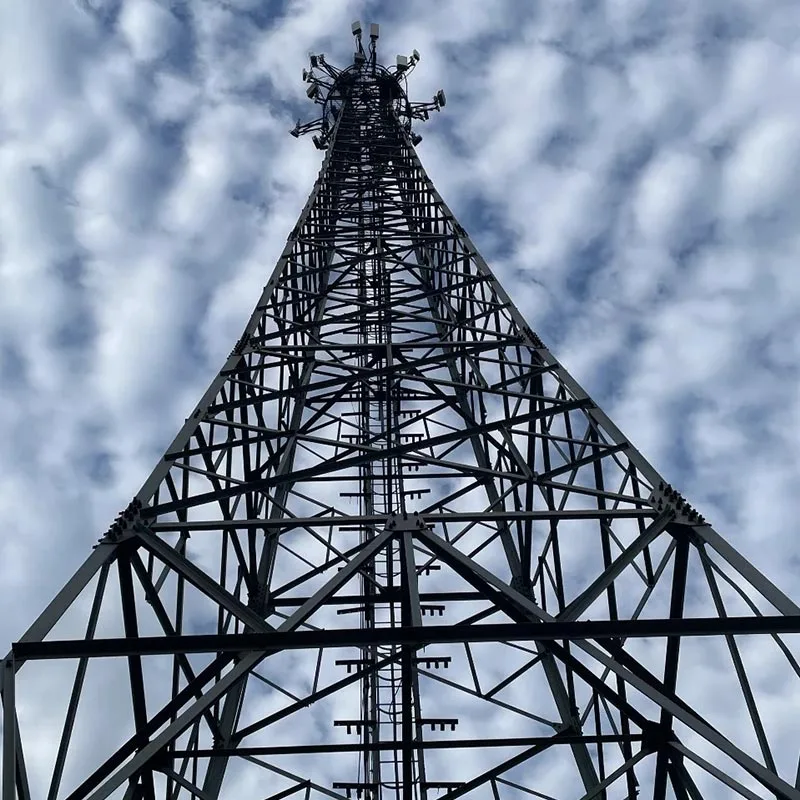

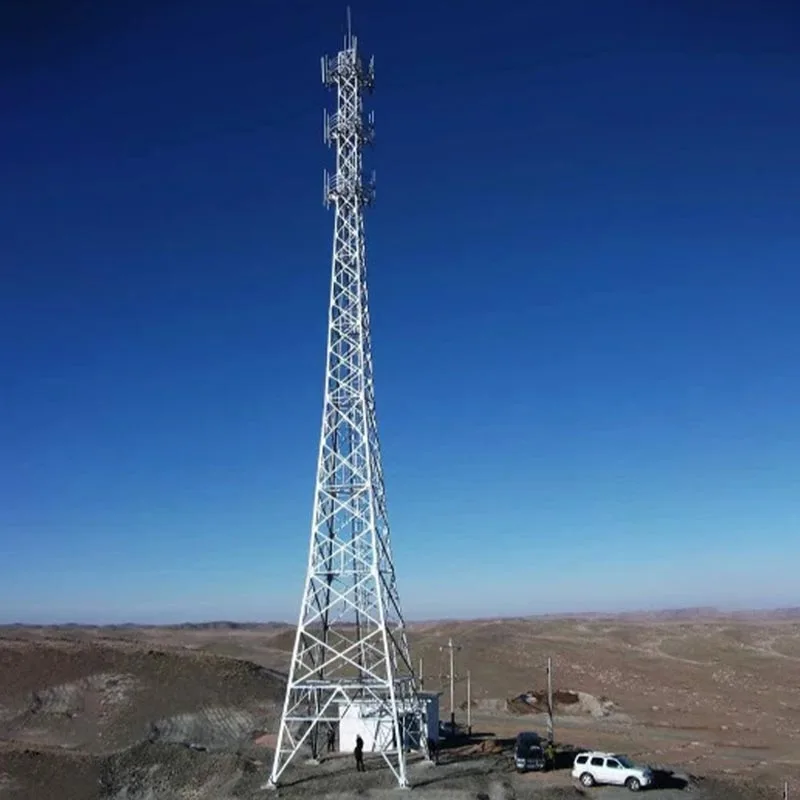

कम्युनिकेशन बेस स्टेशन्स: 5G/4G मॅक्रो बेस स्टेशन, मायक्रो स्टेशन माउंट्स, शहरी आणि ग्रामीण सिग्नल कव्हरेज टॉवर्स

पवन उर्जा सपोर्टिंग: वारा मापन टॉवर्स, कलेक्शन लाईन टॉवर्स, फील्ड स्टेशन मॉनिटरिंग आणि लाइटनिंग संरक्षण टॉवर.

फोटोव्होल्टेइक एनर्जी स्टोरेज: फोटोव्होल्टेइक पॉवर स्टेशनसाठी कम्युनिकेशन टॉवर्स, साइट सिक्युरिटी मॉनिटरिंग टॉवर्स.

औद्योगिक निरीक्षण: खाणी, तेल क्षेत्र, नद्या, जंगलातील आग प्रतिबंधक इत्यादींसाठी दूरस्थ मॉनिटरिंग टॉवर.

महापालिका अभियांत्रिकी: शहरी प्रकाश व्यवस्था, वाहतूक निरीक्षण, हवामान निरीक्षण, विजेचे संरक्षण टॉवर.

डोंगर / उपनगर: जटिल भूभाग, सुलभ वाहतूक आणि स्थापना असलेल्या भागांसाठी हलके टॉवर.

वारंवार विचारले जाणारे प्रश्न

1. अँगल स्टील हनीकॉम्ब टॉवर आणि पारंपारिक कोन स्टील टॉवरमध्ये काय फरक आहे?

पारंपारिक एंगल स्टील टॉवर्सच्या तुलनेत: हनीकॉम्ब जाळीची रचना फोर्स ट्रान्समिशन पथ ऑप्टिमाइझ करते, त्याच प्रमाणात स्टीलच्या सहाय्याने भार सहन करण्याची क्षमता 15%-20% वाढवणे, चांगले वारा आणि भूकंप प्रदान करणे मॉड्यूलर असेंब्लीमध्ये प्रतिकार आणि उच्च कार्यक्षमता.

2. जागतिक प्रकल्पांसाठी गंज संरक्षण कसे स्वीकारले जाते?

मानक हॉट-डिप गॅल्वनायझेशन (झिंक लेयर ≥86μm), गंज न पडता 96-तास मीठ फवारणी चाचणी उत्तीर्ण करते;
तटीय उच्च-मीठ, औद्योगिक आणि इतर परिस्थितींसाठी, हॉट-डिप गॅल्वनायझेशनसह दुहेरी अँटी-कॉरोझन सोल्यूशन आणि फ्लोरोकार्बन कोटिंग प्रदान केले जाते, सेवा आयुष्य 35-40 वर्षे वाढवते;
सर्व फास्टनर्स हॉट-डिप गॅल्वनाइज्ड आहेत आणि बोल्ट कनेक्शन स्थानिक गंज टाळण्यासाठी डॅक्रोमेट कोटिंग वापरतात.

3. सानुकूलित उत्पादनांसाठी वितरण चक्र काय आहे?

मानक उत्पादने (15-30 मीटर): स्टॉकमध्ये उपलब्ध, 7-15 दिवसांच्या आत पाठवले जाते;
सानुकूलित उत्पादने (30-60 मीटर, विशेष गंजरोधक / लोड आवश्यकतांसह): डिझाइनवर अवलंबून जटिलता, उत्पादन 20-45 दिवसात पूर्ण होते, स्थापना मार्गदर्शन आणि तांत्रिक समर्थन प्रदान केले जाते.

4. स्थापना आणि देखभाल दरम्यान कोणत्या मुख्य मुद्द्यांकडे लक्ष देणे आवश्यक आहे?

इन्स्टॉलेशन: उच्च उंचीच्या संरचनेची स्थापना योग्यता असलेल्या संघाने केली पाहिजे, काटेकोरपणे एकत्र केले पाहिजे रेखाचित्रांनुसार, उभ्यापणाची खात्री करण्यासाठी बोल्ट टॉर्क मीटिंग मानकांसह (M24 बोल्ट ≥ 400 N·m);
देखभाल: गॅल्वनायझेशनची जाडी आणि बोल्टची घट्टपणा दर 2 वर्षांनी तपासा; सर्वसमावेशक तपासणी करा टायफून किंवा भूकंपानंतर; किनारी भागात दर 3 वर्षांनी गंजरोधक थर दुरुस्त करा आणि पुन्हा मापन करा दर 1-2 वर्षांनी ग्राउंडिंग प्रतिरोध.

5. उत्पादन कोणत्या आंतरराष्ट्रीय/देशांतर्गत मानकांचे पालन करते?

देशांतर्गत मानके: GB/T 2694 "मॅन्युफॅक्चरिंग ट्रान्समिशन लाइन टॉवर्ससाठी तांत्रिक परिस्थिती", GB 50017 "स्टील स्ट्रक्चर डिझाईन स्टँडर्ड", GB 50135 "उच्च-उंचाई संरचना डिझाइन मानक";
आंतरराष्ट्रीय मानके: ISO 9001 गुणवत्ता व्यवस्थापन प्रणाली, ASTM, DIN, JIS, इ. आणि संबंधित प्रदान करू शकतात प्रकल्प देशाच्या आवश्यकतांनुसार अनुपालन दस्तऐवज.
