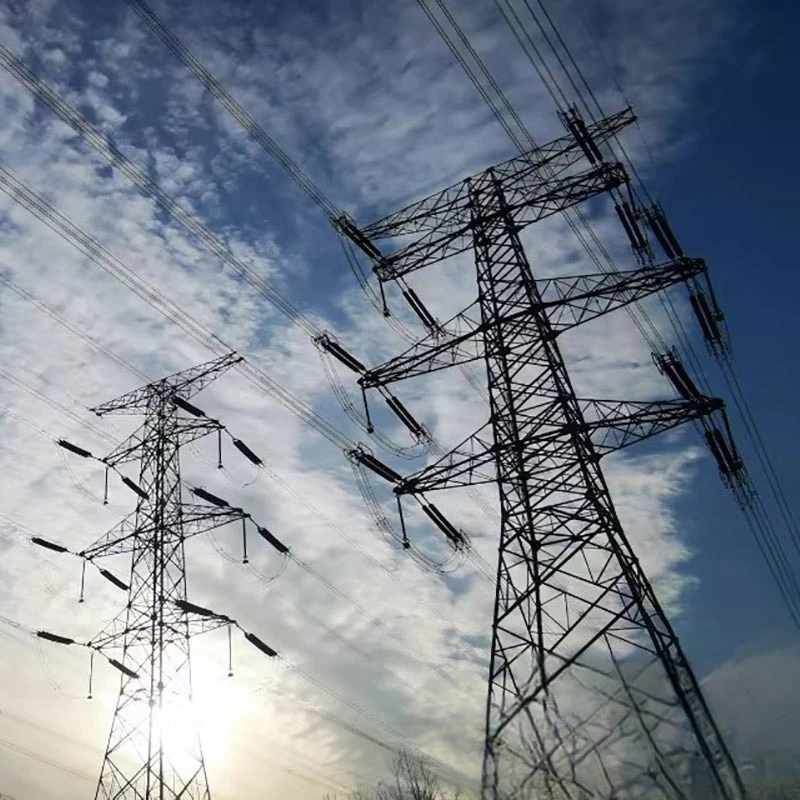

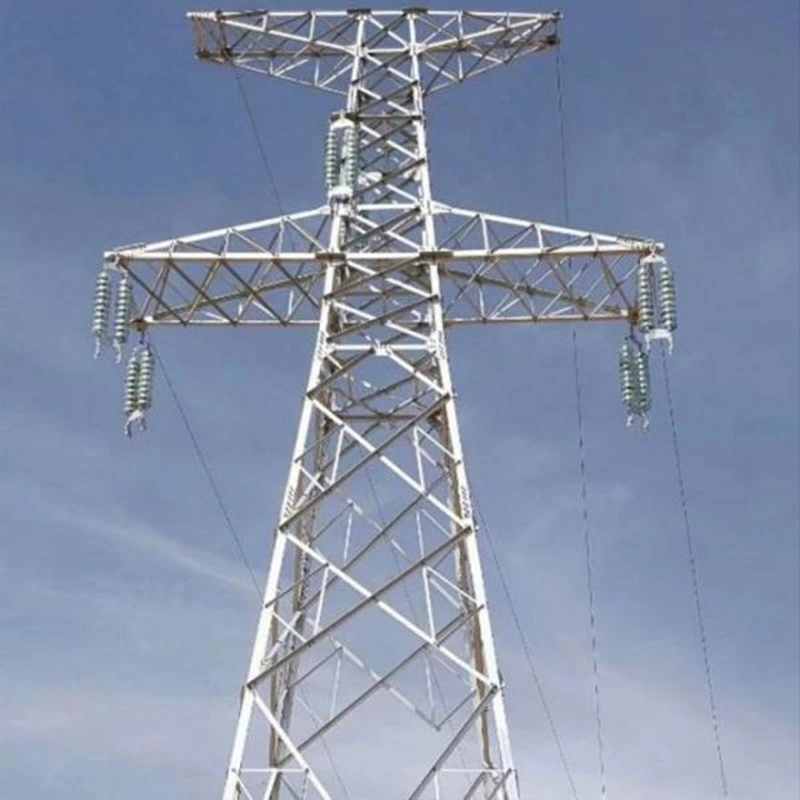

पॉवर लाइनसाठी 500kV जाळीचा स्टील टॉवर

उत्पादन क्षमतेसाठी, आमचा कारखाना 50,000 टनांपर्यंत वार्षिक उत्पादन वितरीत करतो, मोठ्या बॅचच्या ऑर्डरला समर्थन देतो आणि जागतिक प्रकल्पांसाठी सानुकूलित रेखाचित्र विकास पूर्ण उत्पादन प्रक्रियेत कच्च्या मालाची तपासणी, सीएनसी समाविष्ट आहे शिपमेंटपूर्वी कटिंग, अचूक वेल्डिंग, ड्रिलिंग, प्री-असेंबली, गॅल्वनाइजिंग आणि अंतिम परिमाण पुन्हा तपासा.

कठोर गुणवत्ता हमी प्रत्येक प्रक्रियेद्वारे चालते: येणारे साहित्य सॅम्पलिंग, इंटरमीडिएट प्रक्रिया निरीक्षण आणि तयार-उत्पादनाची पूर्ण-वस्तू तपासणी लागू केली जाते. यांत्रिक लोड-बेअरिंगसह अधिकृत चाचणी डेटा SGS आणि TÜV चाचणी अहवालांसह अहवाल आणि गॅल्वनाइजिंग जाडीचे रेकॉर्ड उपलब्ध आहेत. आम्ही युरोपियन बाजाराच्या गरजा पूर्ण करण्यासाठी ISO 9001, CE-EN 1090-1 आणि EN 10025 प्रमाणपत्रे धारण करा.

सिद्ध प्रकल्प प्रकरणांमध्ये अनेक परदेशी EHV ट्रान्समिशन प्रकल्प समाविष्ट आहेत. आमचे टॉवर मोठ्या प्रमाणावर तैनात केले गेले आहेत क्रॉस-बॉर्डर ग्रिड-कनेक्शन आणि अक्षय-ऊर्जा ऊर्जा-पारेषण कार्यक्रम, कडून सकारात्मक अभिप्राय मिळत आहे स्थिर दीर्घकालीन फील्ड ऑपरेशनसाठी पॉवर-ग्रीड ऑपरेटर.

पॉवर लाईनसाठी 500kV लॅटिस स्टील टॉवरची ॲप्लिकेशन परिस्थिती

500kV चा जाळीदार स्टील टॉवर ही महत्त्वाची अतिरिक्त-हाय-व्होल्टेज ट्रान्समिशन इन्फ्रास्ट्रक्चर आहे, जी मोठ्या प्रमाणात लांब-अंतरावर लागू होते मोठ्या प्रमाणात वीज वितरण परिस्थिती.

हे मोठ्या प्रमाणात थर्मल, हायड्रो आणि पवन-सौर नूतनीकरणीय जोडणाऱ्या मुख्य ट्रंक पॉवर ट्रान्समिशन लाइनसाठी स्वीकारले जाते. ऊर्जा उर्जा तळ प्रादेशिक केंद्रीय पॉवर ग्रीड्सवर, ऊर्जा-समृद्ध झोनमधून मोठ्या प्रमाणात वीज हस्तांतरित करते लोड-केंद्रित शहरी आणि औद्योगिक क्षेत्रे.

हे सपाट मैदाने, पर्वतीय डोंगराळ प्रदेश, नदी ओलांडणारे विभाग आणि किनारी वारा-प्रवण क्षेत्रे. एकाधिक टॉवर प्रकार स्पर्शिका, ताण, कोन, टर्मिनल आणि ट्रान्स-रिव्हर क्रॉसिंग कव्हर करतात वेगवेगळ्या लाइन फंक्शन्ससाठी टॉवर्स.

हे राष्ट्रीय आंतर-प्रादेशिक ग्रीड आंतरकनेक्शन प्रकल्प, क्रॉस-बॉर्डर पॉवर ट्रान्समिशन कार्यक्रम, तसेच सेवा देते पवन शेत आणि सौर उर्जा केंद्रांसाठी आउटगोइंग लाईन्सला आधार देणारी नवीन-ऊर्जा म्हणून. पाठीचा कणा ओव्हरहेड याशिवाय ट्रान्समिशन सर्किट्स, हे सबस्टेशन आउटगोइंग इनलेट-आउटलेट सेगमेंटसाठी देखील लागू होते, कठोर कामकाजासाठी अनुकूल वर्षभर विश्वसनीय ग्रीड ऑपरेशनसाठी जड बर्फाचे आवरण, जोरदार वारा आणि उच्च आर्द्रता यासारख्या परिस्थिती.

पॉवर लाइनसाठी 500kV लॅटिस स्टील टॉवरसाठी मानक नियमित देखभाल मार्गदर्शक तत्त्वे

500kV जाळीदार स्टील टॉवरच्या दीर्घकालीन सुरक्षित ऑपरेशनची हमी देण्यासाठी आणि टाळण्यासाठी नियमित नियमित देखभाल करणे महत्वाचे आहे गंज, सैल फिटिंग्ज किंवा बाह्य नुकसान यामुळे संरचनात्मक बिघाड.

व्हिज्युअल आणि स्ट्रक्चरल तपासणी

ग्राउंड व्हिज्युअल गस्त त्रैमासिक आणि क्लोज-अप क्लाइंबिंग तपासणी वार्षिक करा. मुख्य आणि सहायक सदस्य तपासा विकृती, वाकणे, क्रॅक आणि बोल्ट गहाळ किंवा सैल होण्यासाठी. सर्व कनेक्शन बोल्ट निर्दिष्ट टॉर्कपर्यंत पोहोचल्याची पडताळणी करा मूल्य सैल फास्टनर्स पुन्हा कडक करा आणि खराब झालेले बोल्ट आणि गॅस्केट त्वरित बदला.

अँटी-गंज देखभाल

सोलणे, गंजलेले डाग आणि ओरखडे यासाठी हॉट-डिप गॅल्वनाइज्ड पृष्ठभागाची तपासणी करा. स्थानिक गंज असलेल्या क्षेत्रावर अँटी-रस्टसह उपचार करा कोटिंग; गंभीरपणे गंजलेल्या घटकांसाठी पुन्हा गॅल्वनाइजिंग आवश्यक आहे. टॉवर बेस, जॉइंट नोड्स आणि कोस्टलवर लक्ष केंद्रित करा उच्च-आर्द्रता असलेले विभाग उच्च गंज धोका.

ऍक्सेसरी आणि पाया तपासणी

तुटणे किंवा खराब कनेक्शनसाठी अर्थिंग उपकरणांची तपासणी करा, अर्थिंग प्रतिरोधकता नियमितपणे तपासा. टॉवरचे परीक्षण करा सेटलमेंट, क्रॅक, पाणी साचणे आणि आसपासच्या मातीची धूप यासाठी पाया; जर पाया मजबूत करा विस्थापन होते. चेतावणी प्लेट्स, अँटी क्लाइंबिंग डिव्हाइसेस आणि चिन्हांकित चिन्हांसह संलग्नक भाग तपासा पूर्णता

पोस्ट-अत्यंत हवामान तपासणी

जोरदार वारा, प्रचंड बर्फ, गडगडाटी वादळ किंवा पुरानंतर विशेष देखभाल करा. संरचना तपासण्याला प्राधान्य द्या विरूपण, पाया स्थिरता आणि गॅल्वनाइज्ड लेयर नुकसान. संपूर्ण देखभाल रेकॉर्ड ठेवा आणि सबमिट करा शोधण्यायोग्यतेसाठी तपासणी अहवाल.

फरक आणि महत्त्व: 220kV डबल सर्किट जाळी टॉवर वि 500kV जाळीदार स्टील टॉवर

मुख्य फरक

व्होल्टेज आणि ट्रान्समिशन क्षमता

220 kV डबल-सर्किट जाळी टॉवर एका टॉवरवर दोन पॉवर सर्किट्स वाहून नेतो, प्रामुख्याने प्रादेशिक दुय्यम उर्जेसाठी मध्यम उर्जा-हस्तांतरण क्षमतेसह ग्रिड ट्रान्समिशन. 500 kV जाळीचा स्टील टॉवर अतिरिक्त-हाय-व्होल्टेजचा आहे बल्क-ऊर्जा लांब-अंतर वितरणासाठी पातळी, ज्यामध्ये जास्त पॉवर-ट्रांसमिशन क्षमता आहे.

संरचना आणि यांत्रिक आवश्यकता

220 kV डबल-सर्किट टॉवरमध्ये तुलनेने कॉम्पॅक्ट फ्रेम, लहान क्रॉस-सेक्शन स्टील सदस्य आणि मध्यम उंची आहे. त्याचे लोड डिझाइन मध्यम वारा-बर्फ लोड लक्ष्यित करते. 500 kV टॉवर हेवी-ड्यूटी Q355 सीरीज स्टील, मोठ्या सदस्याचा वापर करतो उच्च-व्होल्टेज इन्सुलेशन क्लिअरन्स पूर्ण करण्यासाठी क्रॉस-सेक्शन, टॉवरची जास्त उंची आणि विस्तीर्ण कंडक्टर अंतर, मजबूत वारा, बर्फ आणि भूकंपाच्या भारांना प्रतिकार करणे.

साहित्य आणि प्रमाणन बेसलाइन

दोघेही हॉट-डिप गॅल्वनाइजिंग अँटी-कॉरोझन ट्रीटमेंटचा अवलंब करतात. तरीही 500 kV टॉवर कठोर EN 1090-1, EN 10025 चे अनुसरण करतात यांत्रिक कार्यप्रदर्शन आणि गॅल्वनाइजिंग जाडीवर अधिक कठोर SGS/TÜV चाचणी आवश्यकता असलेले मानक.

अनुप्रयोग परिस्थिती

220 केव्ही डबल-सर्किट टॉवर शहरी-उपनगरीय वीज पुरवठा, स्थानिक पवन-सौर प्लांट आउटगोइंग लाइन आणि इंट्रा-प्रांतीय ग्रिड लिंक्स. राष्ट्रीय मुख्य ट्रंक ग्रिड्स, क्रॉस-रिजन एनर्जीसाठी 500 kV टॉवर्स लागू केले जातात ट्रान्समिशन आणि मोठ्या प्रमाणात नवीन-ऊर्जा बेस आउटपुट चॅनेल.

महत्व

220 केव्ही दुहेरी-सर्किट टॉवर्स दोन सर्किट्स सामावून, प्रादेशिक शक्ती सुलभ करून जमीन-वापर कार्यक्षमता सुधारतात वितरण दबाव. 500 kV जाळीच्या टॉवर्समुळे मोठ्या प्रमाणात लांब-अंतराची वीज वाहतूक होते, ऊर्जा संसाधन वाटप संतुलित करणे. योग्य टॉवर प्रकार जुळल्याने इन्सुलेशन धोका किंवा स्ट्रक्चरल ओव्हरलोड टाळतो, एकूण ग्रिड स्थिरता सुरक्षित करणे.

500kV लॅटिस स्टील टॉवरसाठी वारंवार विचारले जाणारे प्रश्न

Q1: 500kV जाळीच्या स्टील टॉवरसाठी तुम्ही कोणती मुख्य स्टील सामग्री वापरता?

उत्तर: आम्ही EN 10025 मानकांचे पालन करणारे Q355B उच्च-शक्तीचे स्ट्रक्चरल स्टील स्वीकारतो. सर्व घटक हॉट-डिपमधून जातात तटीय, बर्फाळ आणि उच्च-वाऱ्याच्या वातावरणासाठी योग्य, गंजरोधक उपचारांसाठी गॅल्वनाइजिंग उपचार.

Q2: तुम्ही क्लायंट रेखांकनानुसार सानुकूल डिझाइनचे समर्थन करता?

उ: होय. आमचा तांत्रिक कार्यसंघ ग्राहकाने प्रदान केलेल्या तांत्रिक रेखाचित्रांचे पुनरावलोकन आणि प्रक्रिया करू शकतो. आम्ही सानुकूल उंचीचे समर्थन करतो, टॉवर प्रकार (स्पर्शिका, ताण, कोन, क्रॉसिंग टॉवर), विविध प्रकल्प आवश्यकतांसाठी वारा-बर्फ लोड पॅरामीटर्स. शिपमेंटपूर्वी पूर्ण पूर्व-विधानसभा उपलब्ध आहे.

Q3: तुम्ही कोणती प्रमाणपत्रे आणि चाचणी अहवाल देऊ शकता?

A: आमच्याकडे ISO 9001 गुणवत्ता व्यवस्थापन प्रमाणपत्र आणि EN 1090-1 CE प्रमाणपत्र आहे. SGS / TÜV तृतीय-पक्ष चाचणी अहवाल कव्हरिंग मेकॅनिकल लोड टेस्ट, गॅल्वनाइजिंग जाडी आणि सामग्रीची रासायनिक रचना विनंतीनुसार पुरवली जाऊ शकते.

Q4: तुमची उत्पादन क्षमता आणि ठराविक लीड टाइम काय आहे?

A: स्टील टॉवर उत्पादनांसाठी वार्षिक उत्पादन क्षमता 50,000 टनांपेक्षा जास्त आहे. सामान्यतः लीड टाइम 30-45 काम करतो दिवस, ऑर्डरचे प्रमाण आणि रेखांकन पुष्टीकरणाच्या अधीन.

Q5: तुमचा 500kV टॉवर विविध भूभाग आणि हवामान परिस्थितीशी जुळवून घेऊ शकतो का?

उ: होय. आमचे टॉवर मैदाने, पर्वत, नदी ओलांडणे आणि किनारपट्टीच्या भागांसाठी तयार केलेले आहेत. आम्ही डिझाइन सानुकूलित करतो स्थानिक ग्रिड मानके पूर्ण करण्यासाठी जड बर्फ, जोरदार वारा आणि भूकंपाच्या परिस्थितींविरूद्ध.

Q6: विक्रीनंतरचे आणि तांत्रिक समर्थनाचे काय?

A: आम्ही रेखाचित्र सल्ला, उत्पादन प्रगती ट्रॅकिंग, लोडिंग मार्गदर्शन आणि मानक दिनचर्या-देखभाल ऑफर करतो मार्गदर्शक तत्त्वे आमचा कार्यसंघ ऑन-साइट इंस्टॉलेशन प्रश्नांचे निराकरण करण्यात मदत करतो.

Q7: तुमची व्यापार संज्ञा काय आहे? आपण युरोपियन बंदरांना वितरित करू शकता?

A: FOB, CIF आणि CFR स्वीकार्य आहेत. आमच्याकडे हॅम्बुर्ग आणि इतर युरोपियन बंदरांवर निर्यात करण्याचा समृद्ध अनुभव आहे, योग्य कंटेनर पॅकिंग आणि संपूर्ण शिपिंग दस्तऐवजांसाठी जबाबदार.

Q8: तुम्ही उत्पादनादरम्यान उत्पादनाच्या गुणवत्तेची हमी कशी देता?

A: कठोर बहु-चरण तपासणी: कच्च्या मालाची इनकमिंग तपासणी, प्रक्रियेतील परिमाण आणि वेल्डिंग निरीक्षण, तयार-तुकडा तपासणी आणि पूर्व-विधानसभा तपासणी. डिलिव्हरीपूर्वी दोषपूर्ण भाग बदलले जातील.
